Zusammenbau der Vaxstation 3100

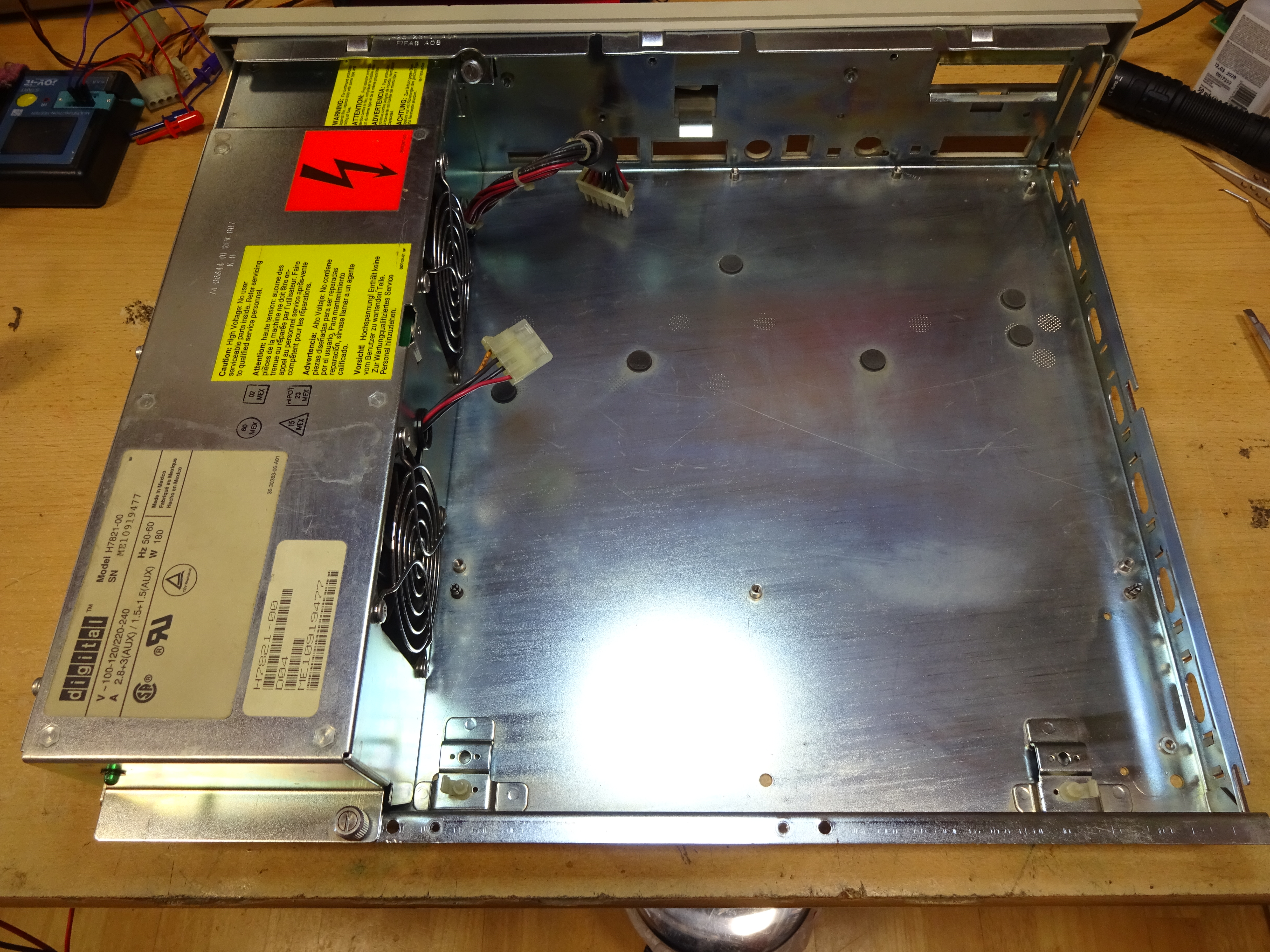

Zuerst das Netzteil wieder rein:

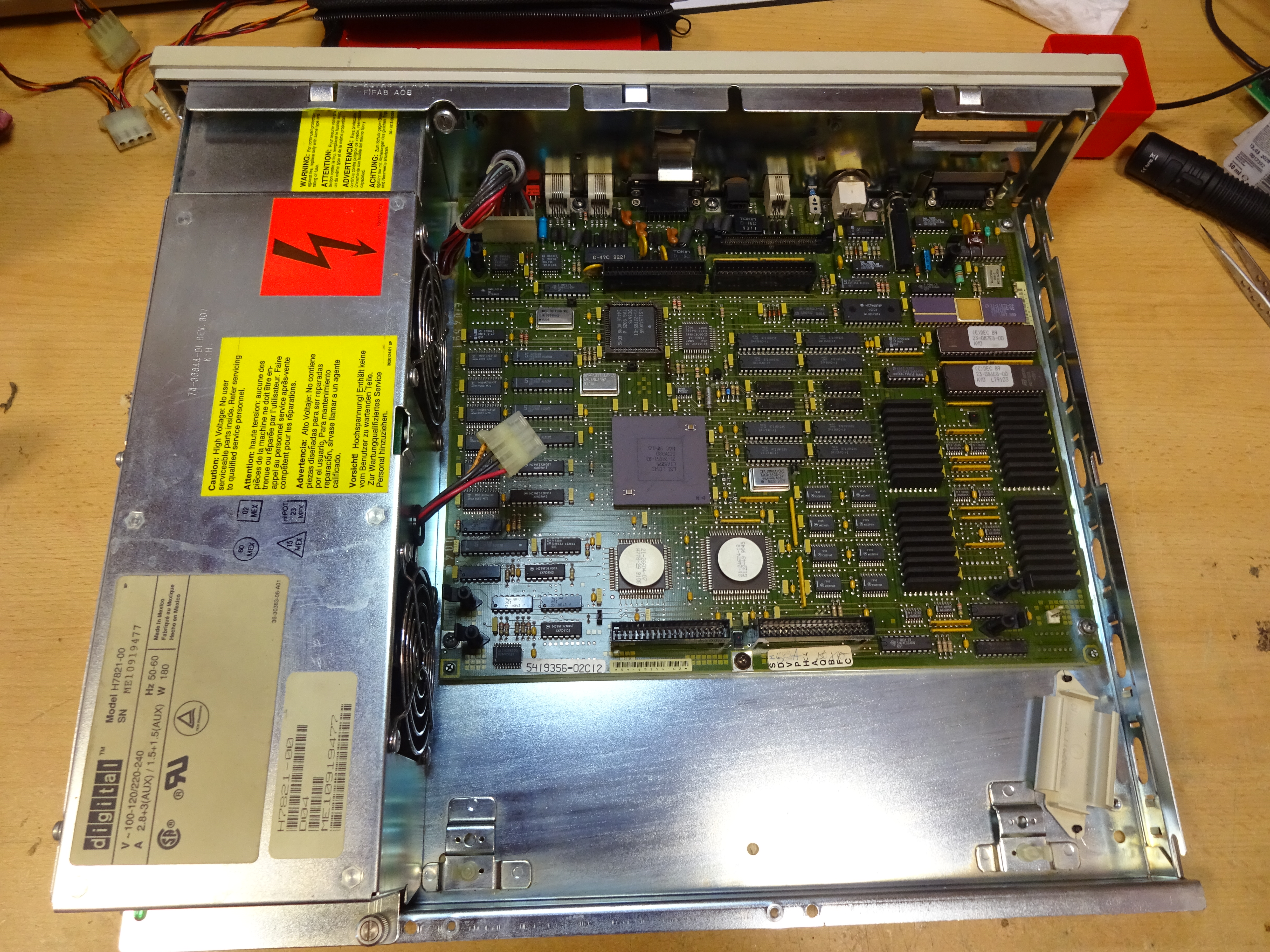

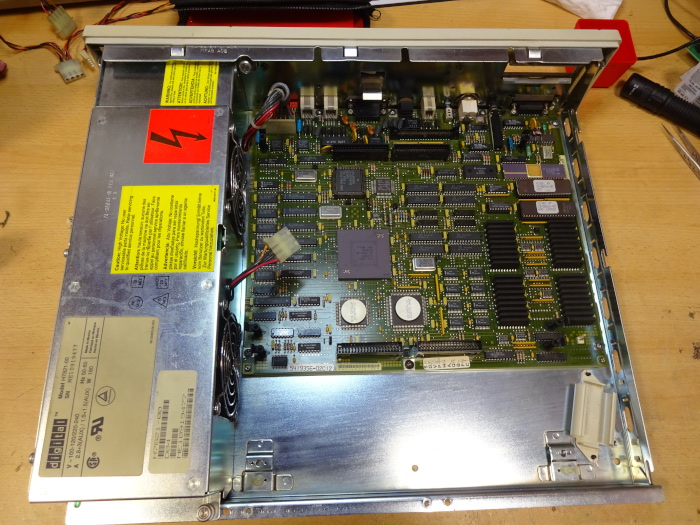

Dann das Mainboard...

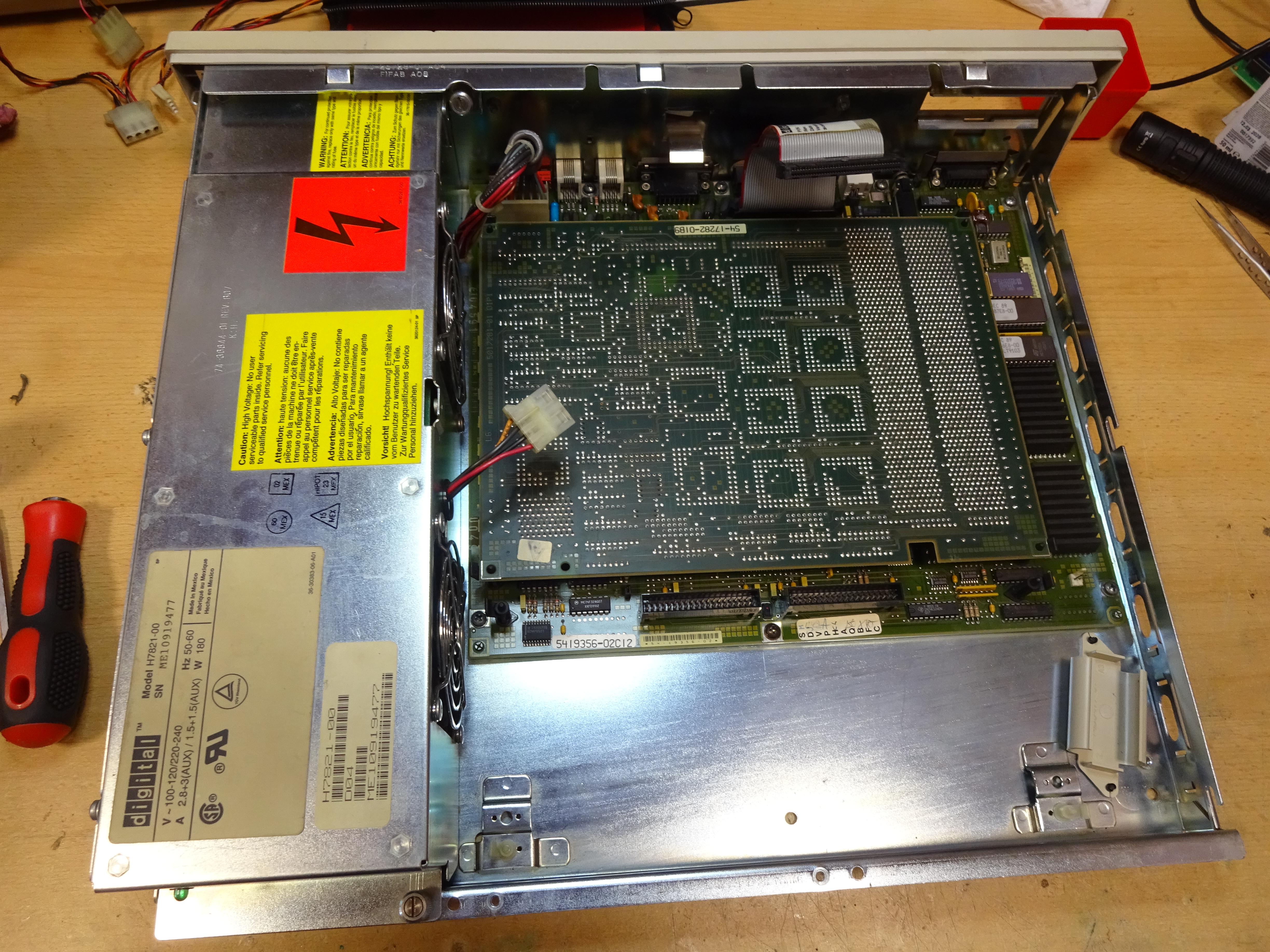

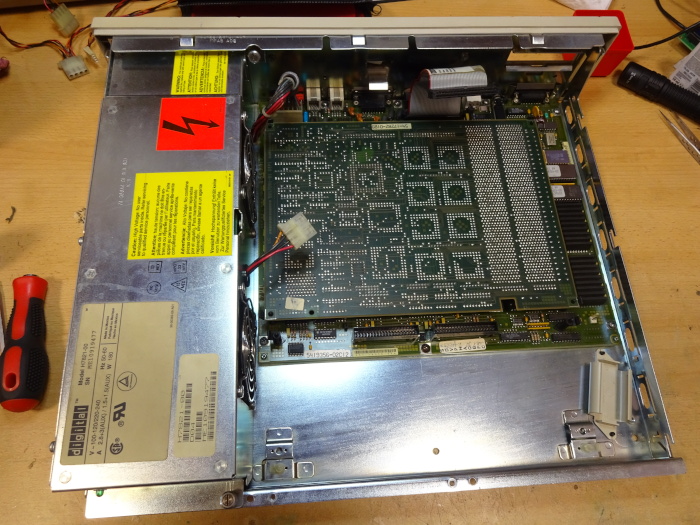

... die Grafikkarte ...

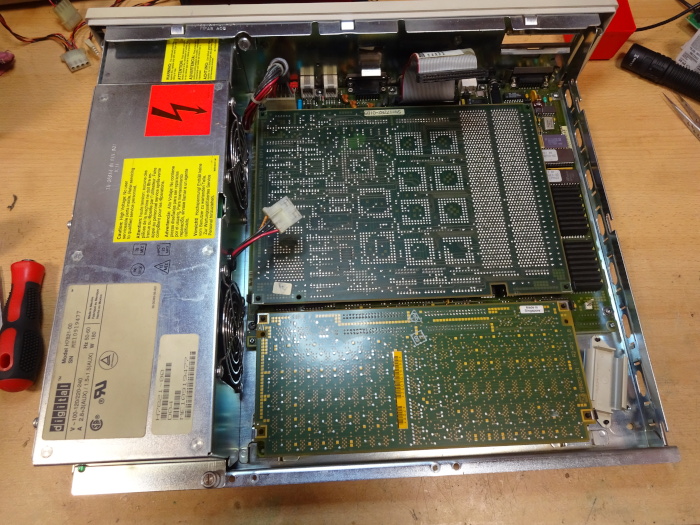

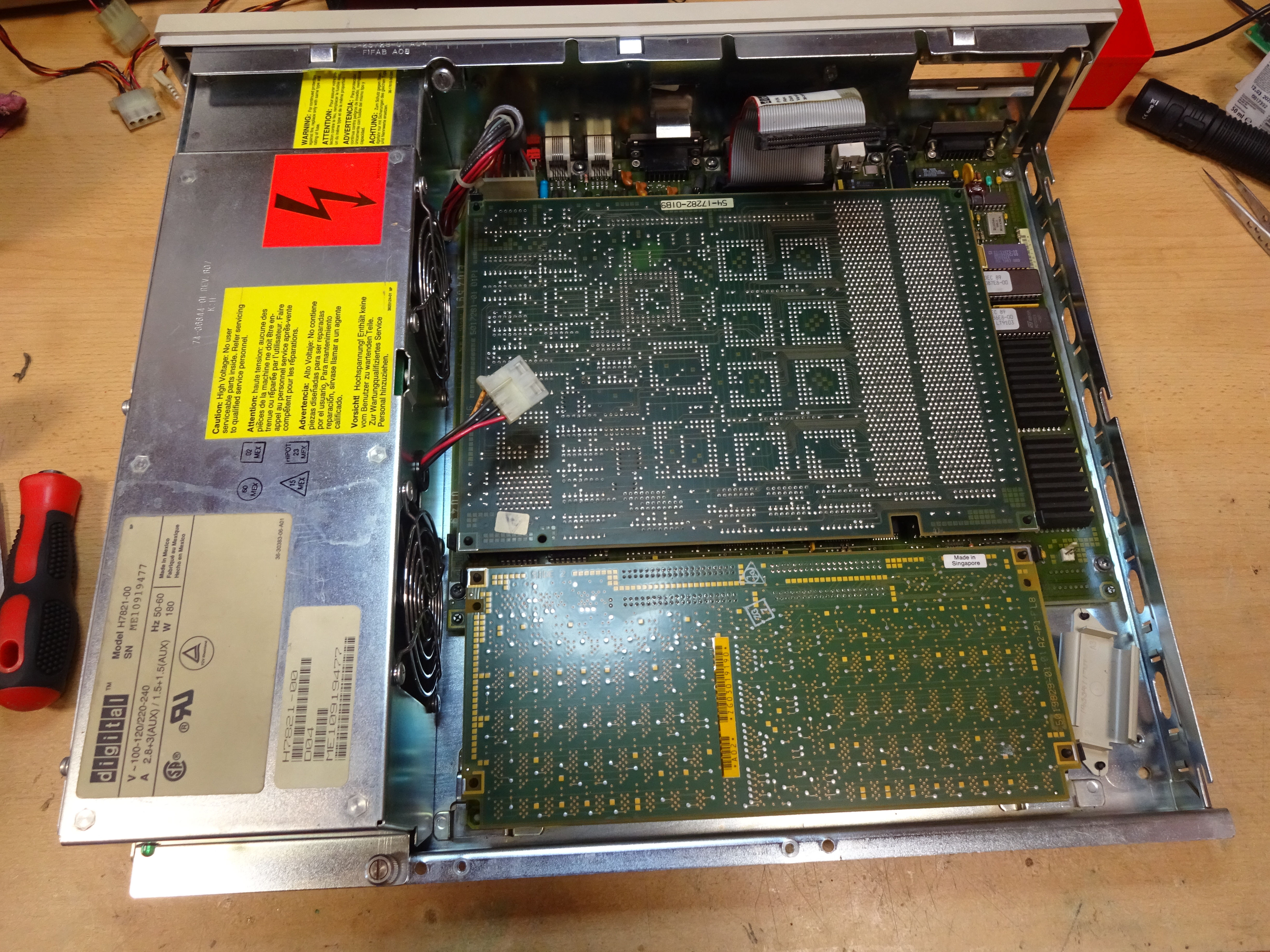

... und die Speichererweiterung.

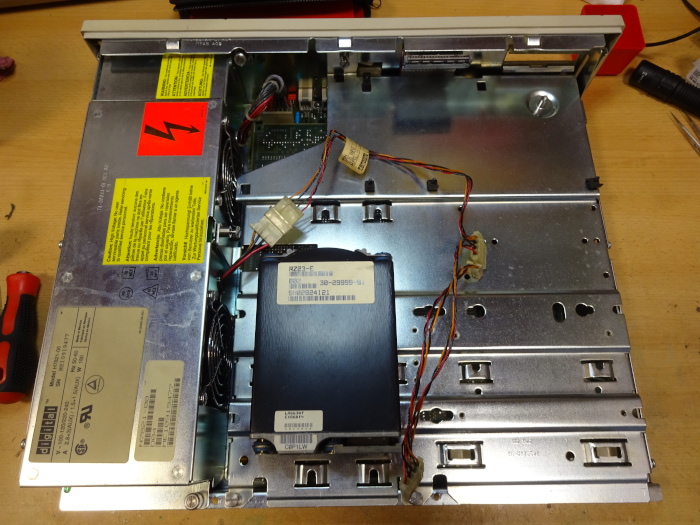

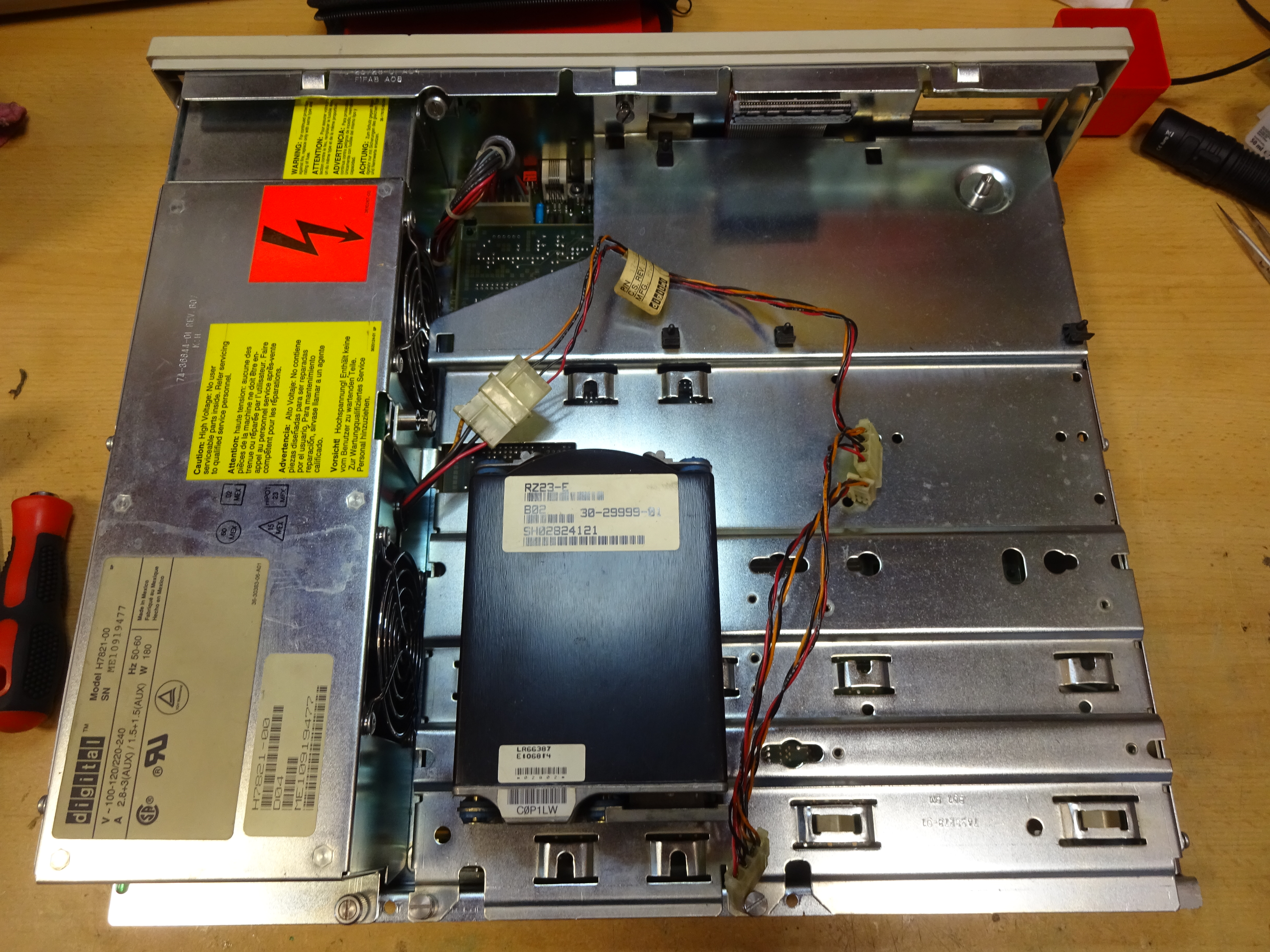

Dann die Zwischenebene mit der Festplatte, ...

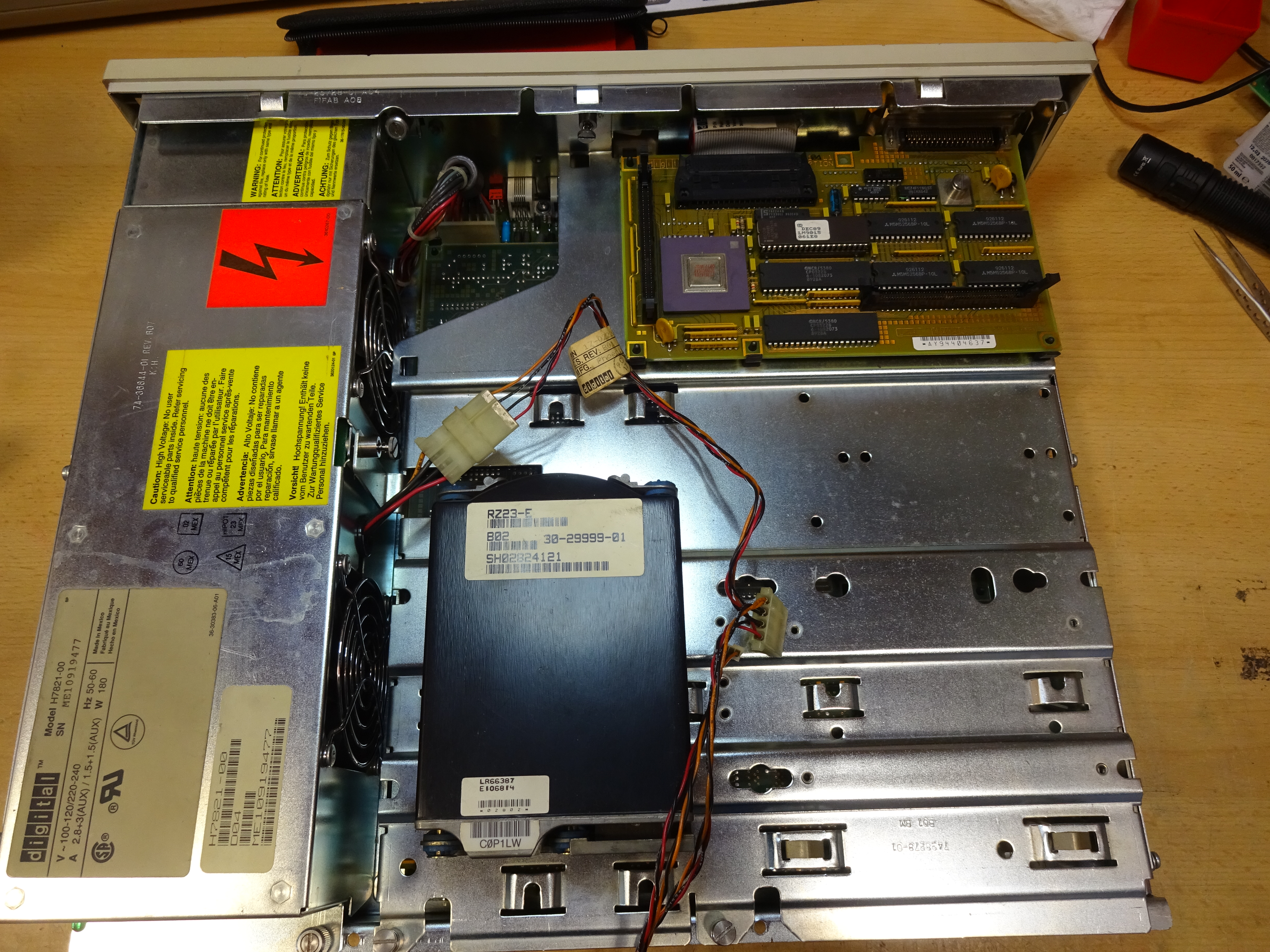

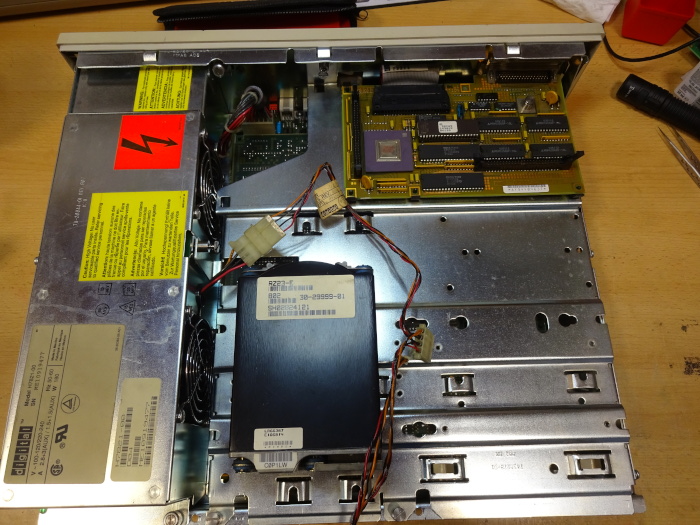

... die SCSI-Karte ...

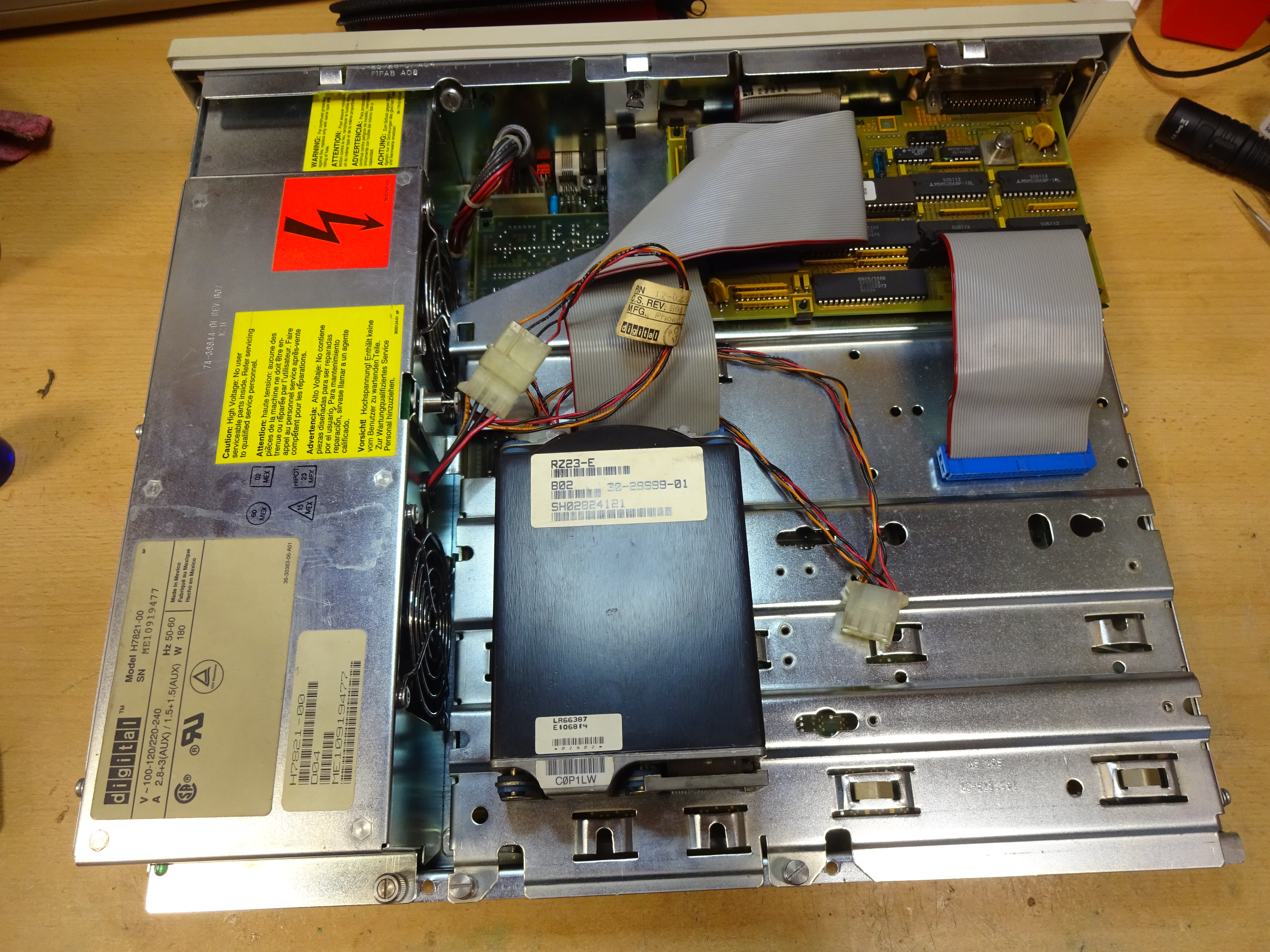

... und die Verkabelung.

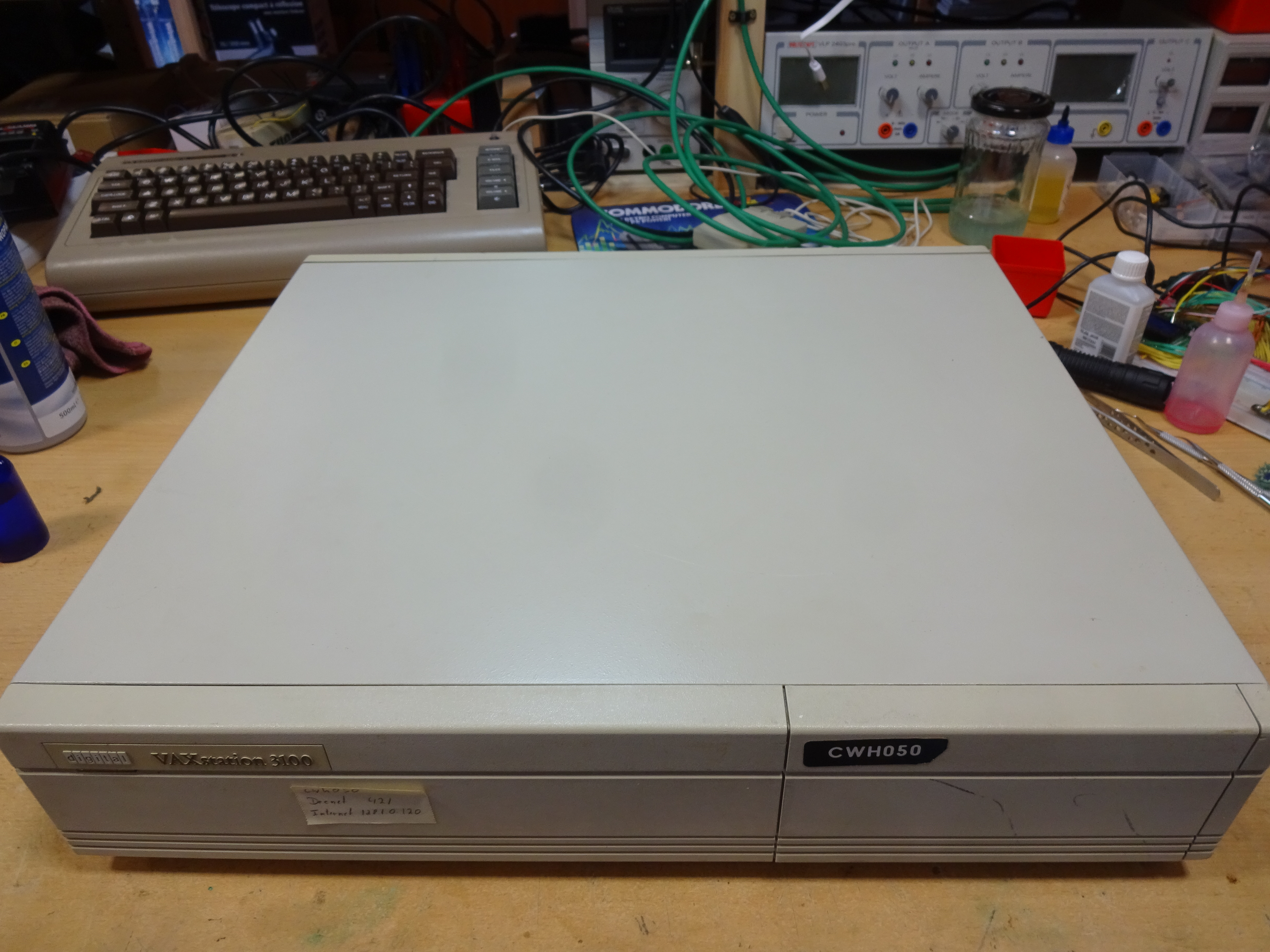

Komplett zusammengebaut ist nicht mehr viel zu sehen. Bei der einfachen Reinigung konnten leider nicht ale Verunreinigungen entfernt werden, das kann irgendwann anders gemacht werden.

Bei den drei Geräten fand ich folgende Konfigurationen (In der ersten Zeile der Tabelle die Namen der Rechner laut Aufkleber):

Test der Systeme

Zuerst gab es eine Sichtprüfung der Komponenten (schon während der Reinigung). Kondensatoren sahen alle gut aus, nichts ausgelaufen, keine verschmorten Baueile.

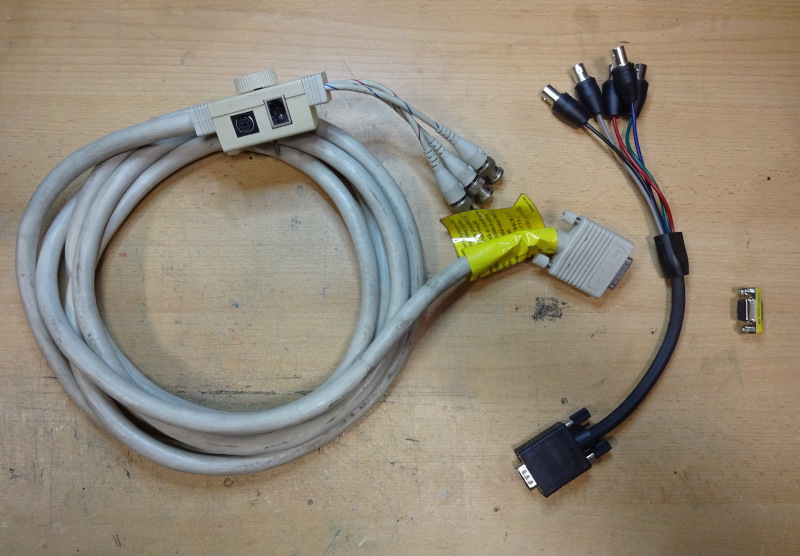

Für den weiteren Test wurde ein Monitor benötigt und ein passendes Anschlusskabel. Zum Glück besitze ich noch ein passendes DEC-Monitorkabel, aber leider keinen DEC Monitor. Zusammen mit einem VGA auf BNC-RGBHV Adapter und einem passenden 15pol HD D-SUB Gender Changer entstand ein Anschlusskabel für einen VGA Multisync-Monitor.

Solange der Monitor Sync-on-Green unterstützt funktioniert diese Kombination.

Als erster Test wurden die Computer angeschlossen und eingeschaltet. Der erste Computer startete nicht, Netzteil defekt. Der zweite fing an hochzufahren, testete bis B (Speichertest) und bootete dann neu. Der dritte führ komplett hoch, meldete aber ein paar Fehler auf der Festplatte.

Durch hin-und-hertauschen der Einzelteile konnte ich feststellen, dass das Mainboard des ersten Computers funktionierte. Allerdings war sowohl auf dem ersten als auch auf dem zweiten Computer kein Betriebssystem installiert.
