Ich besitze drei Vaxstation 3100 in unterschiedlichen Ausbaustufen.
Vorstellung
Vorab ein paar Fotos von dem Zustand, in dem ich sie aus dem Keller geholt habe:

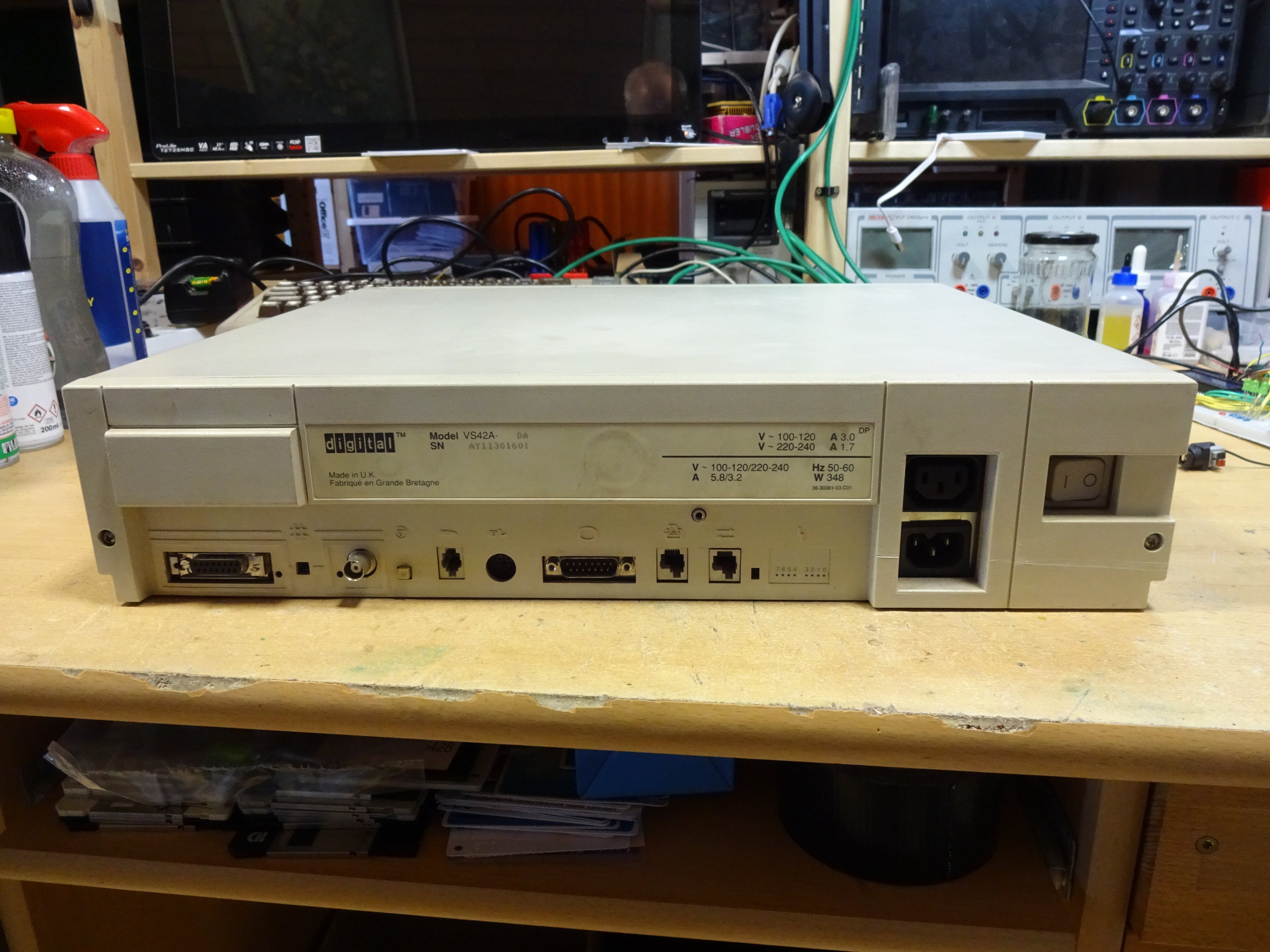

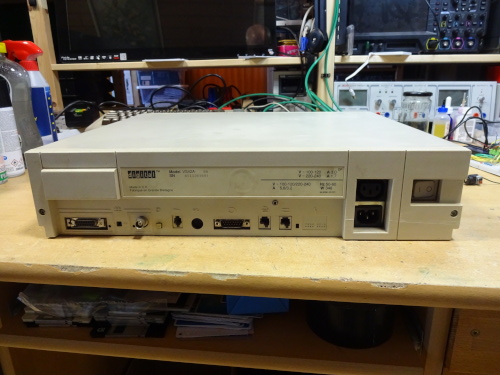

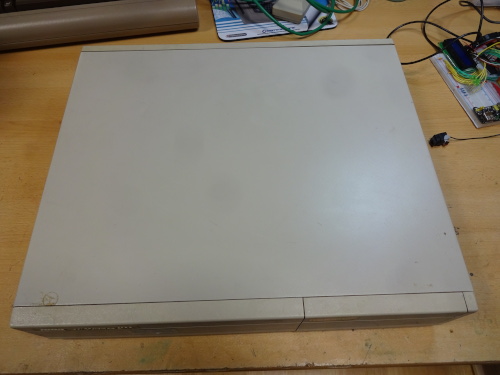

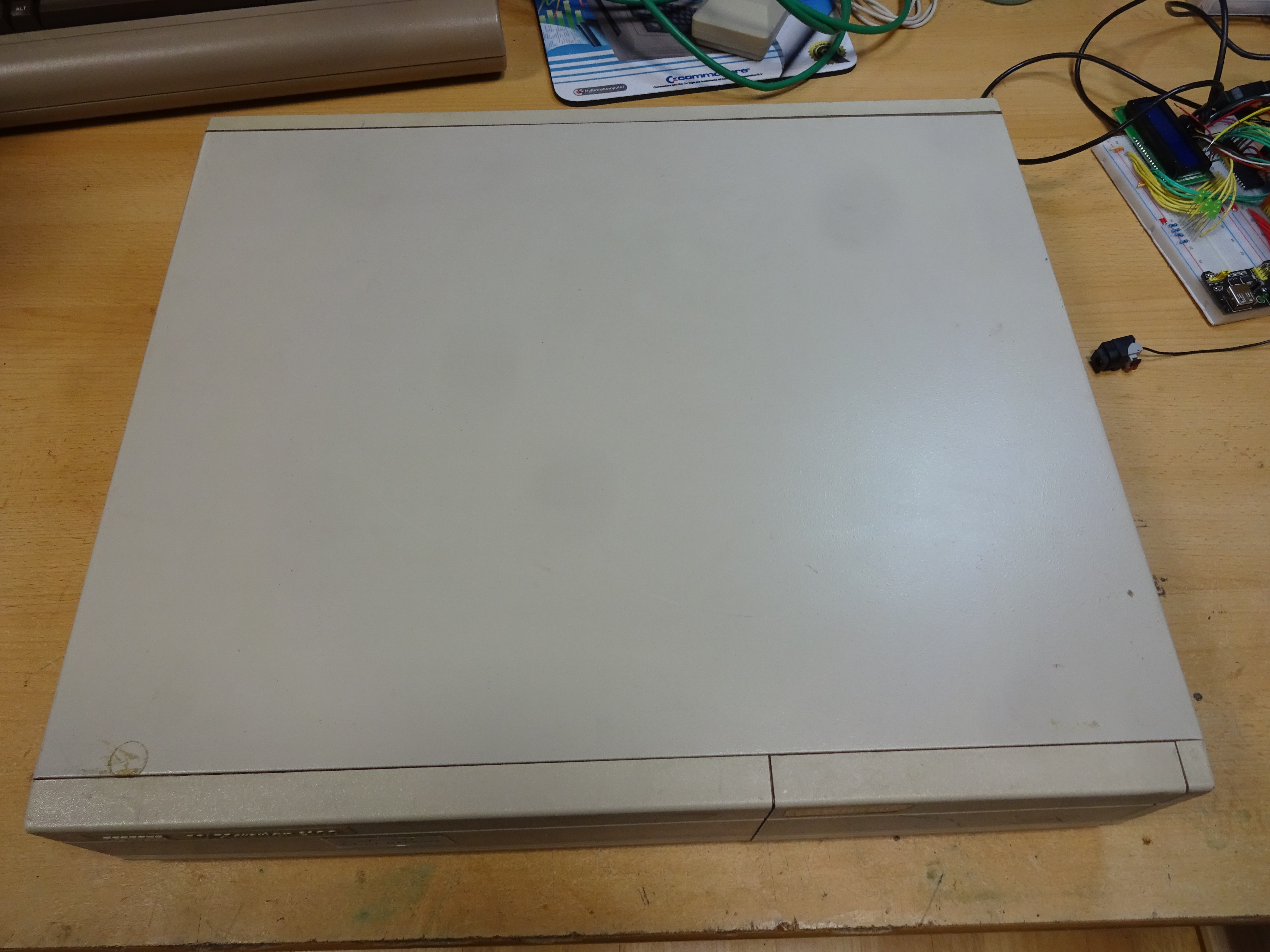

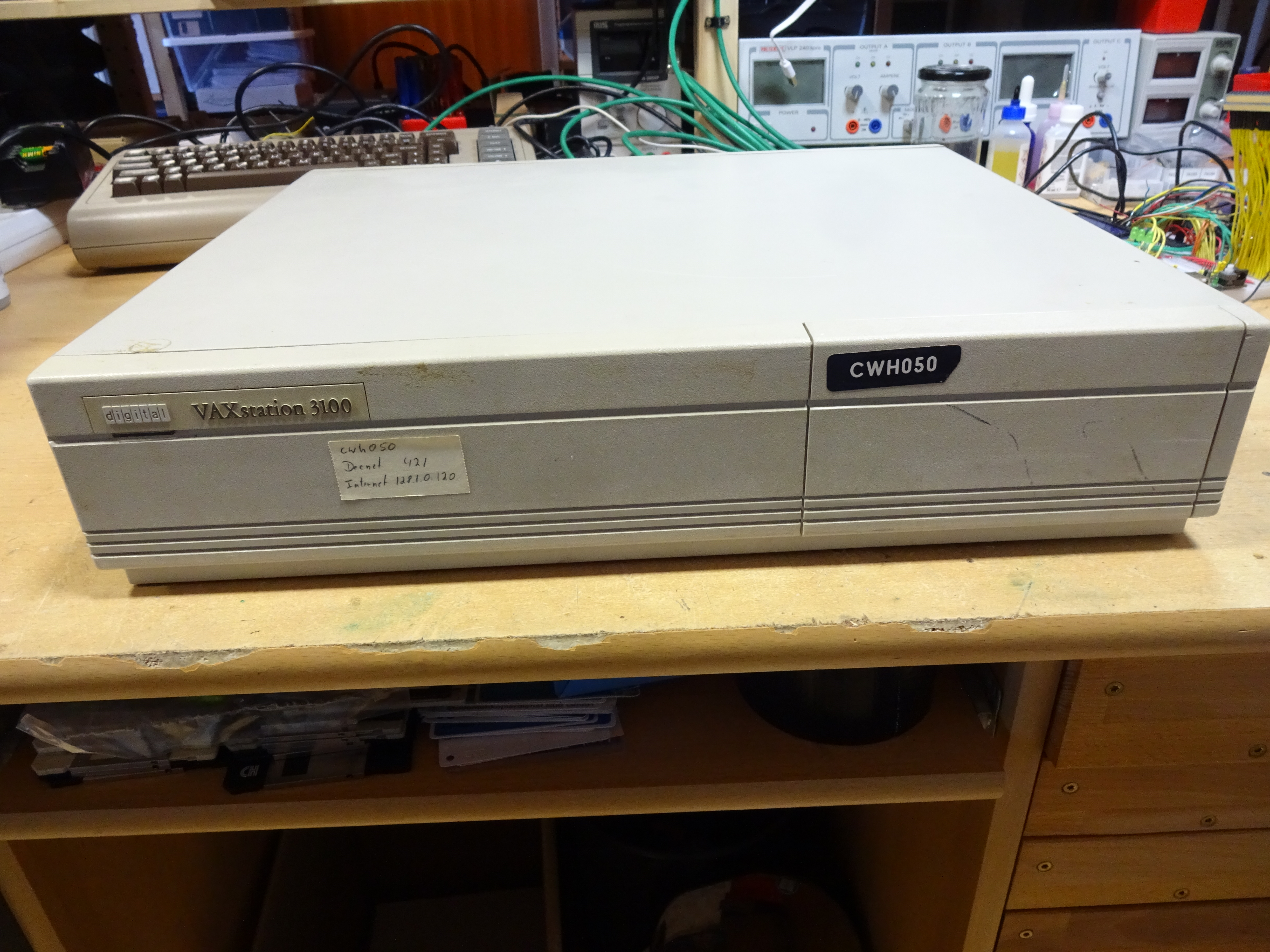

Ansicht von oben, vorne und hinten.
Zuerst einmal zerlegen zum Reinigen

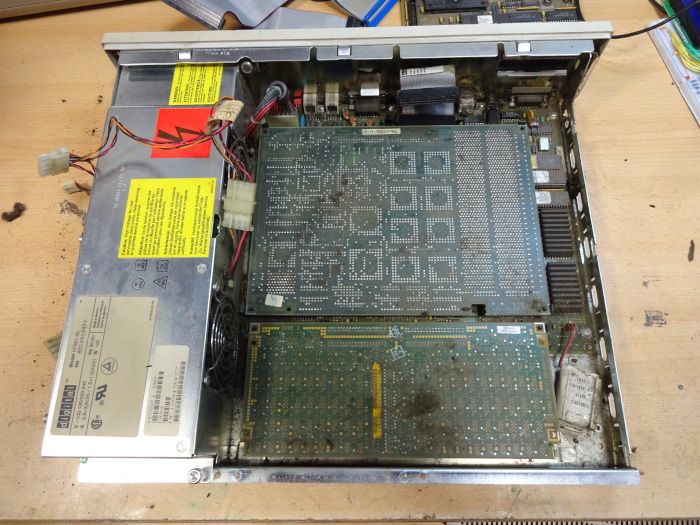

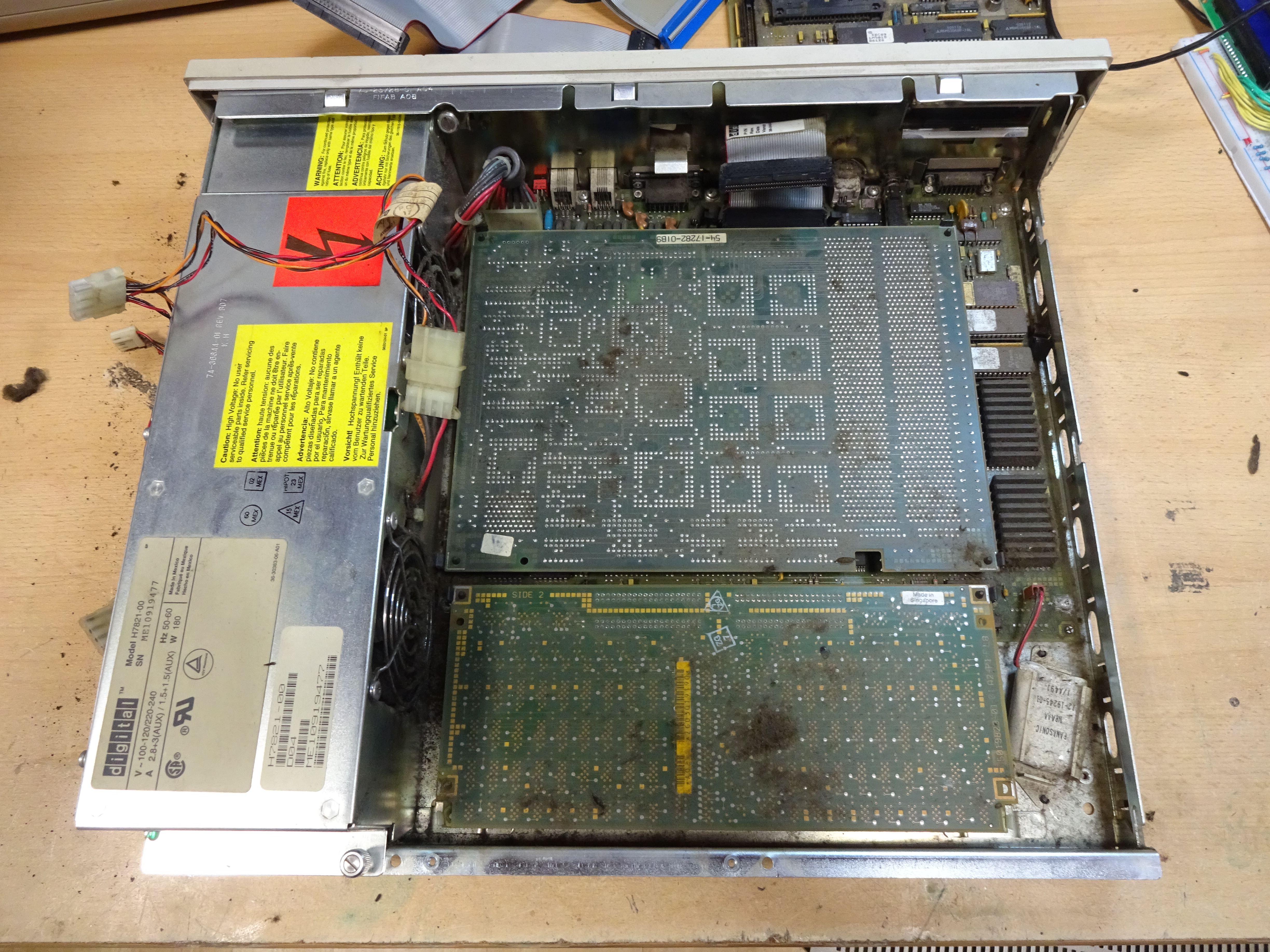

Nach dem öffnen fand ich zunächst einmal 30 Jahre alten Staub:

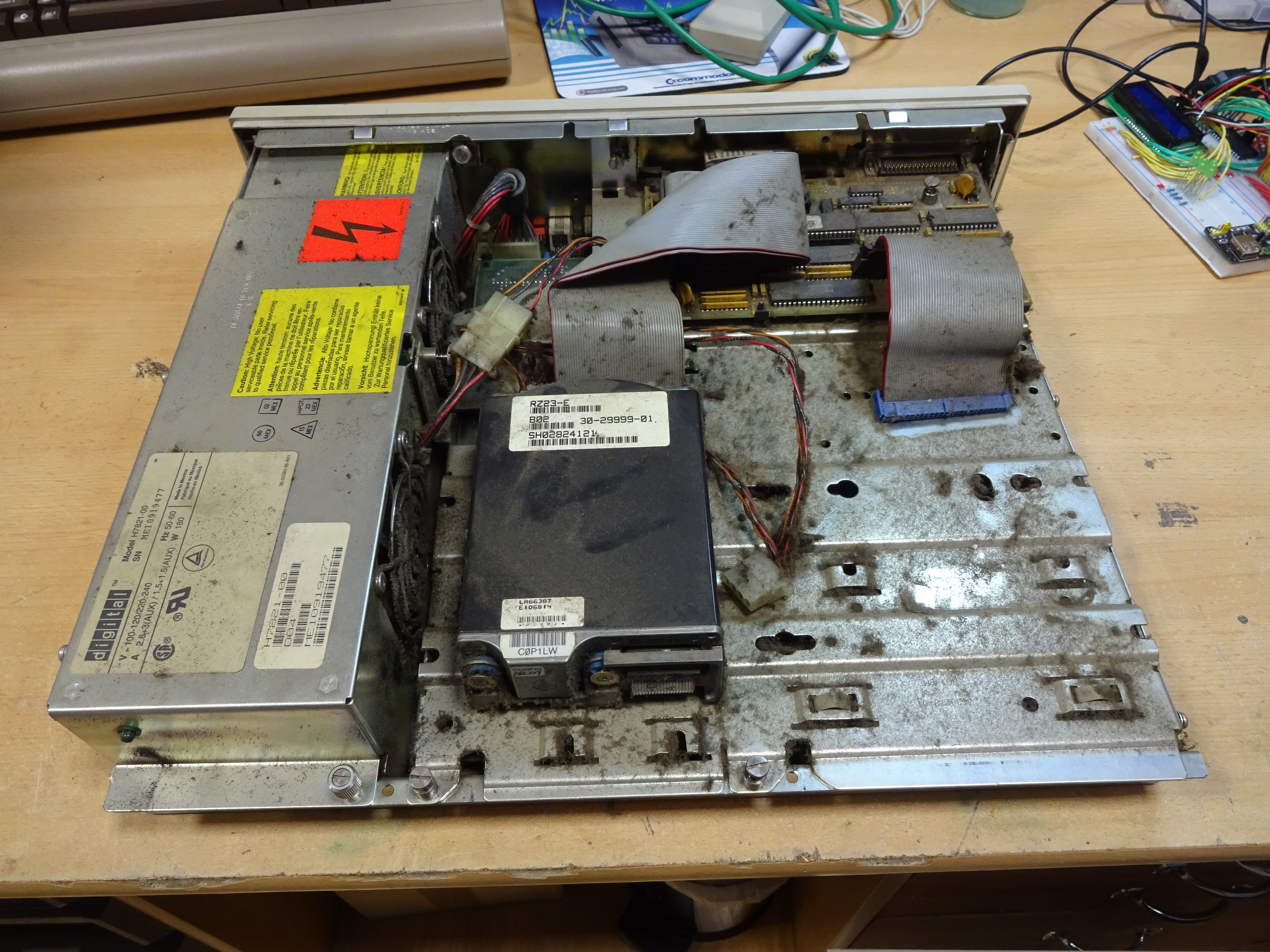

SCSI-Karte und Festplatte samt Rahmen ausgebaut, Sicht auf Grafikkarte und Speichererweiterung:

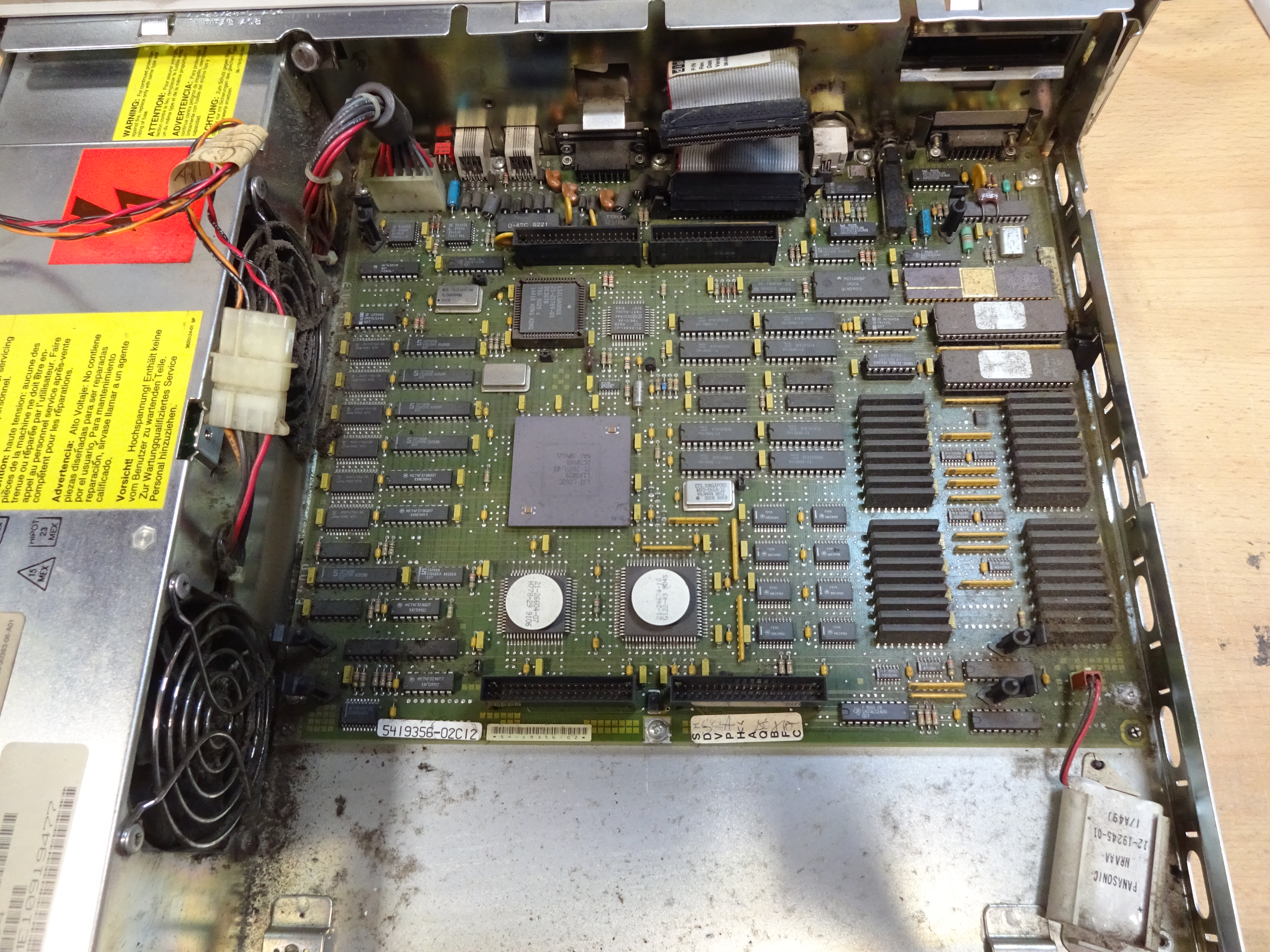

Grafikkarte und Speichererweiterung ausgebaut, Sicht auf Mainboard:

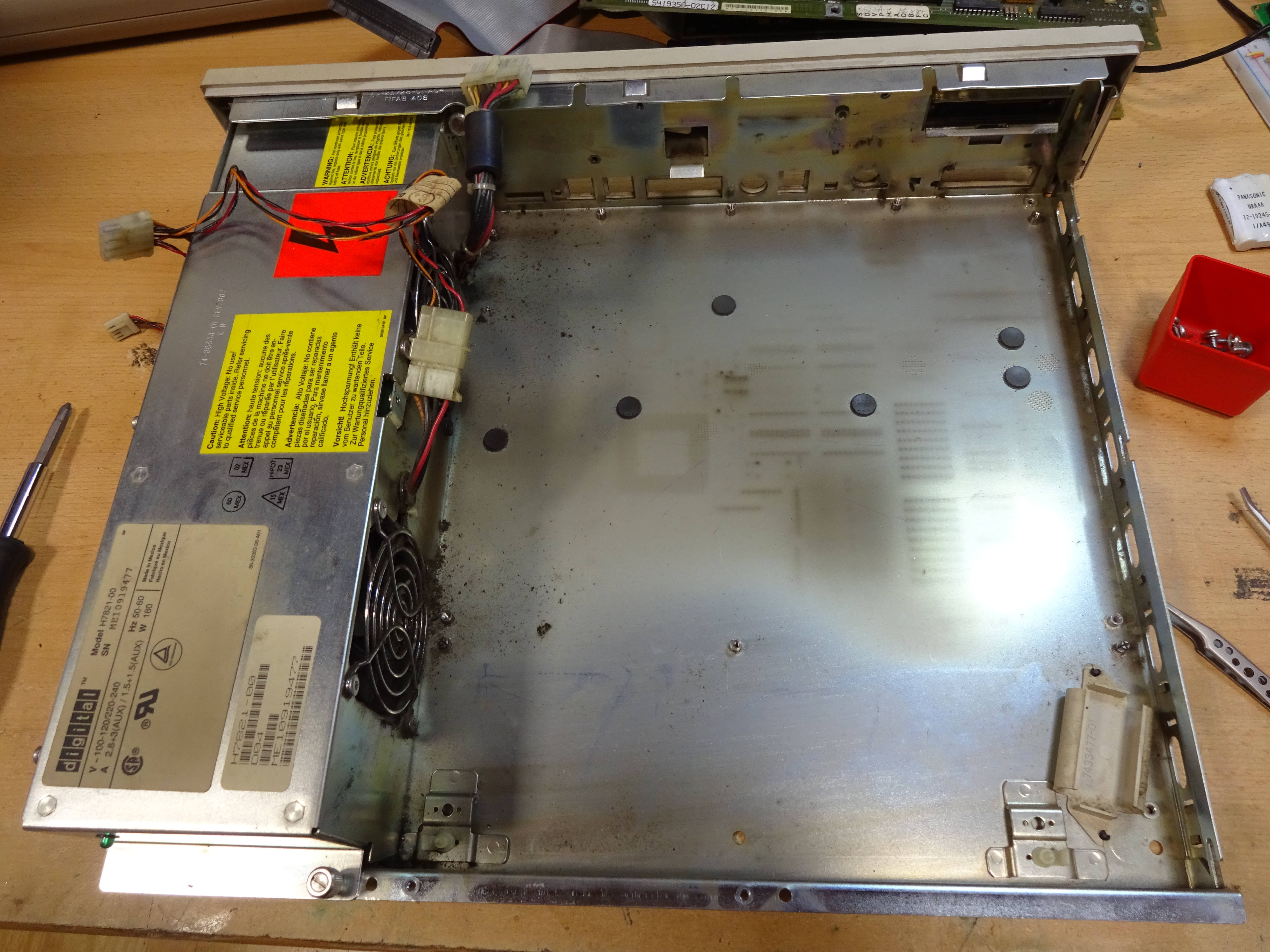

Mainboard ausgebaut, nur noch Netzteil eingebaut:

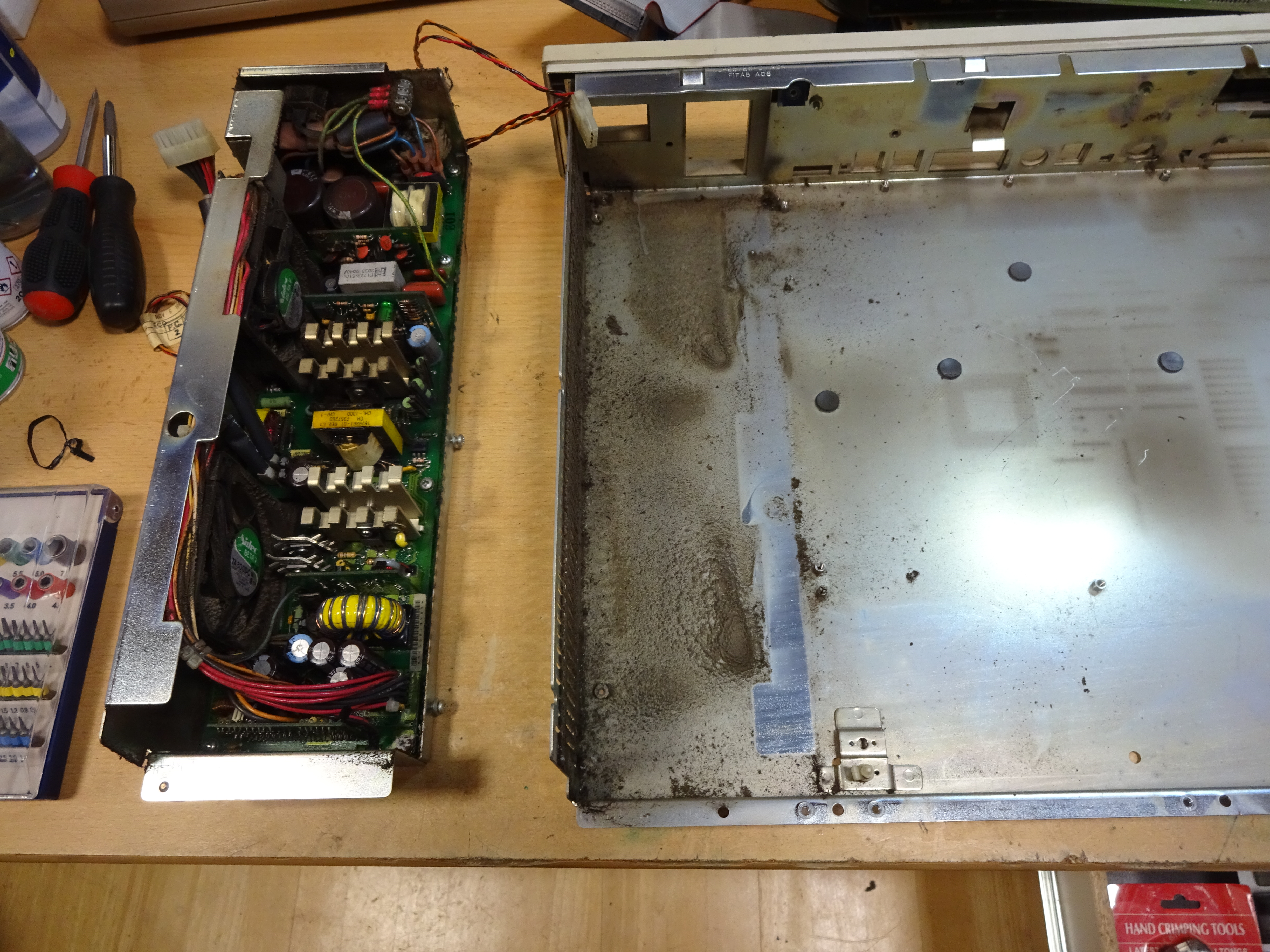

Netzteil auch noch ausgebaut, neben dem Gehäuse:

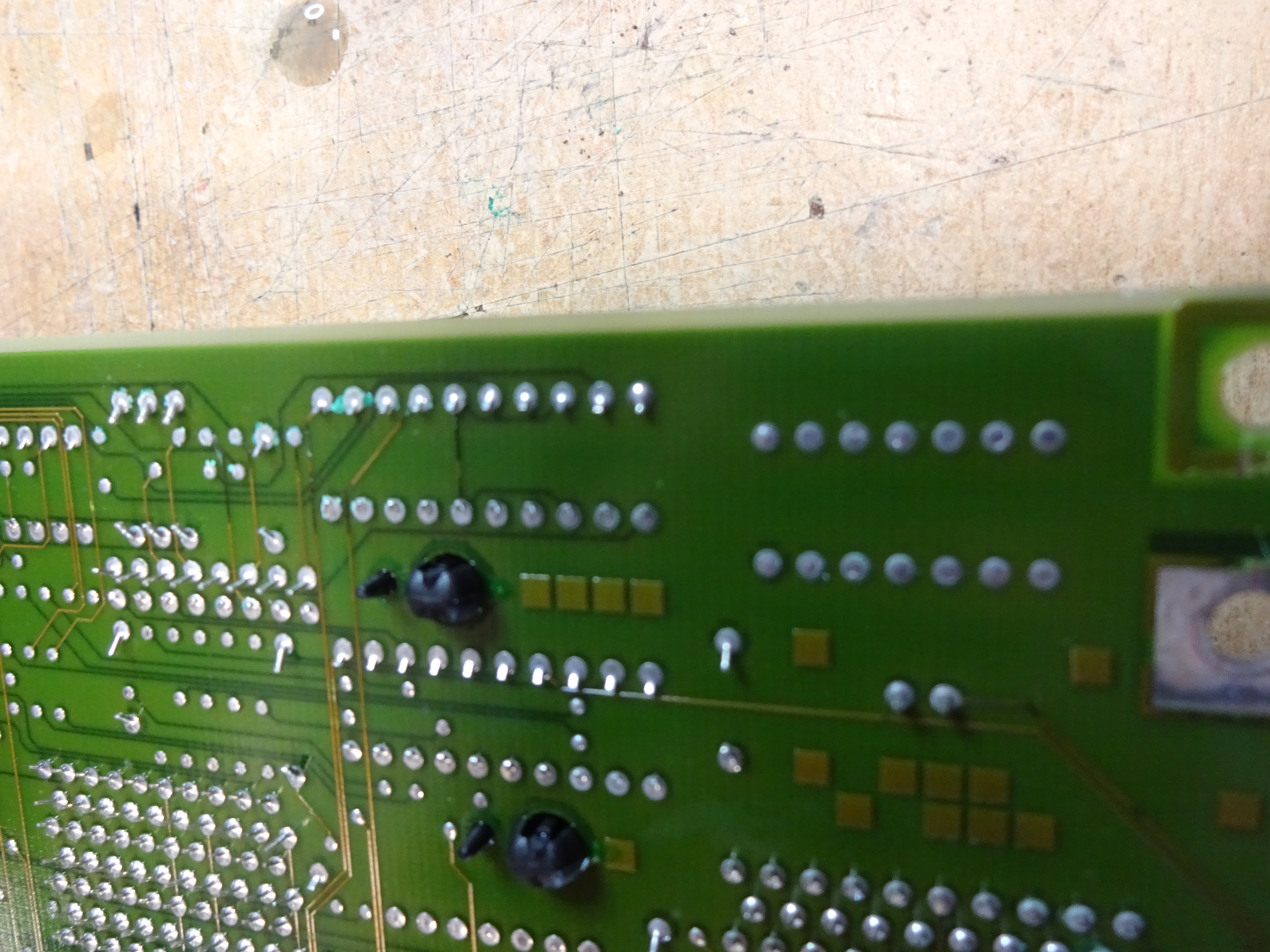

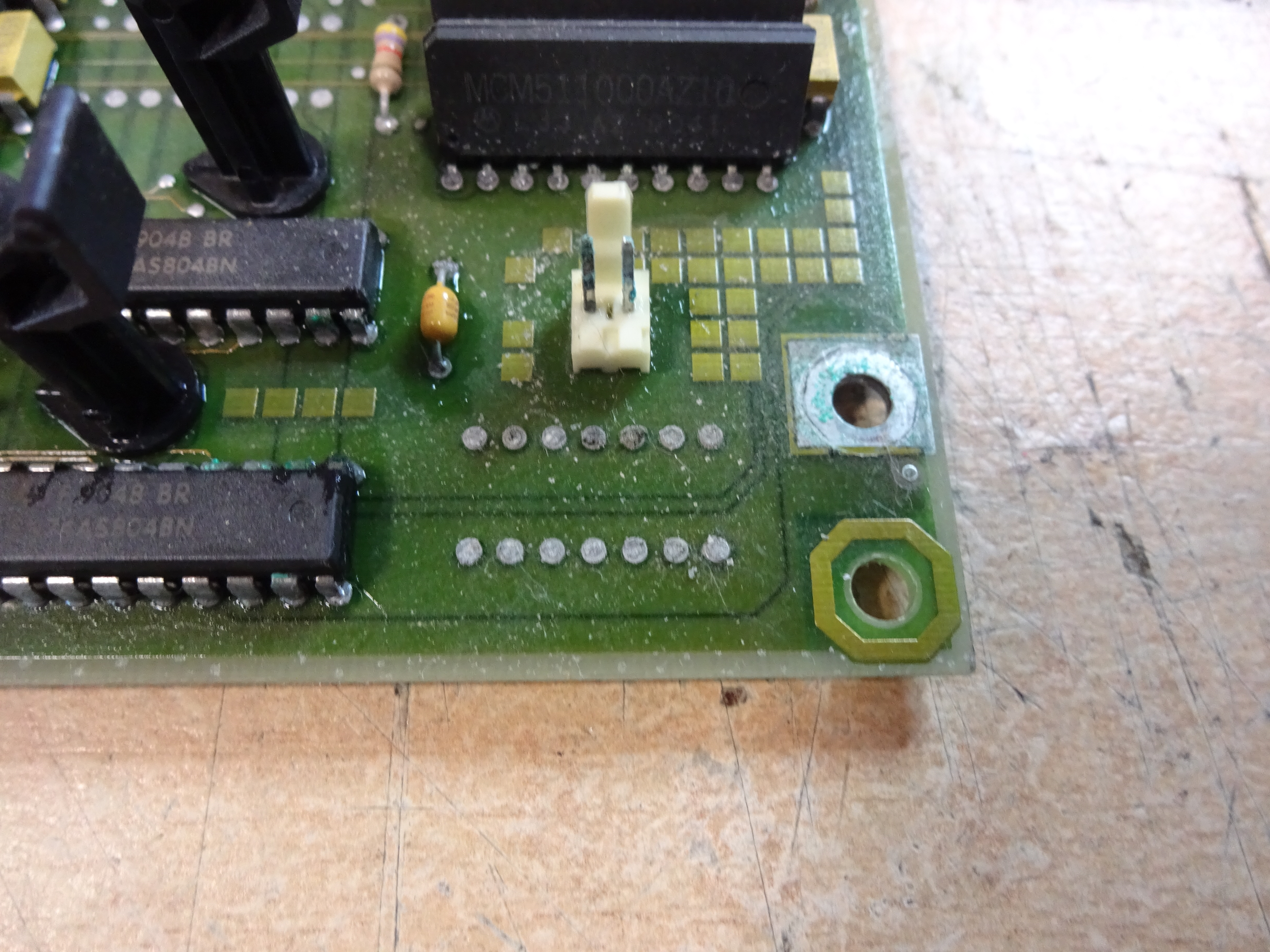

Korrosion durch den Akku
Obwohl der Akku neben dem Mainboard in einer Halterung saß, hat sich die Lauge aus dem Akku durch das Kabel bis zum Mainboard durchgefressen.
Zum Glück wurden keine Leiterbahnen zerstört, so dass reinigen mit Essigessenz und anschließendes gründliches Waschen reichte, um das Board sauber zu bekommen.
Alle anderen Leiterplatten und das Gehäuse wurden ebenfalls gereinigt.
Komponenten

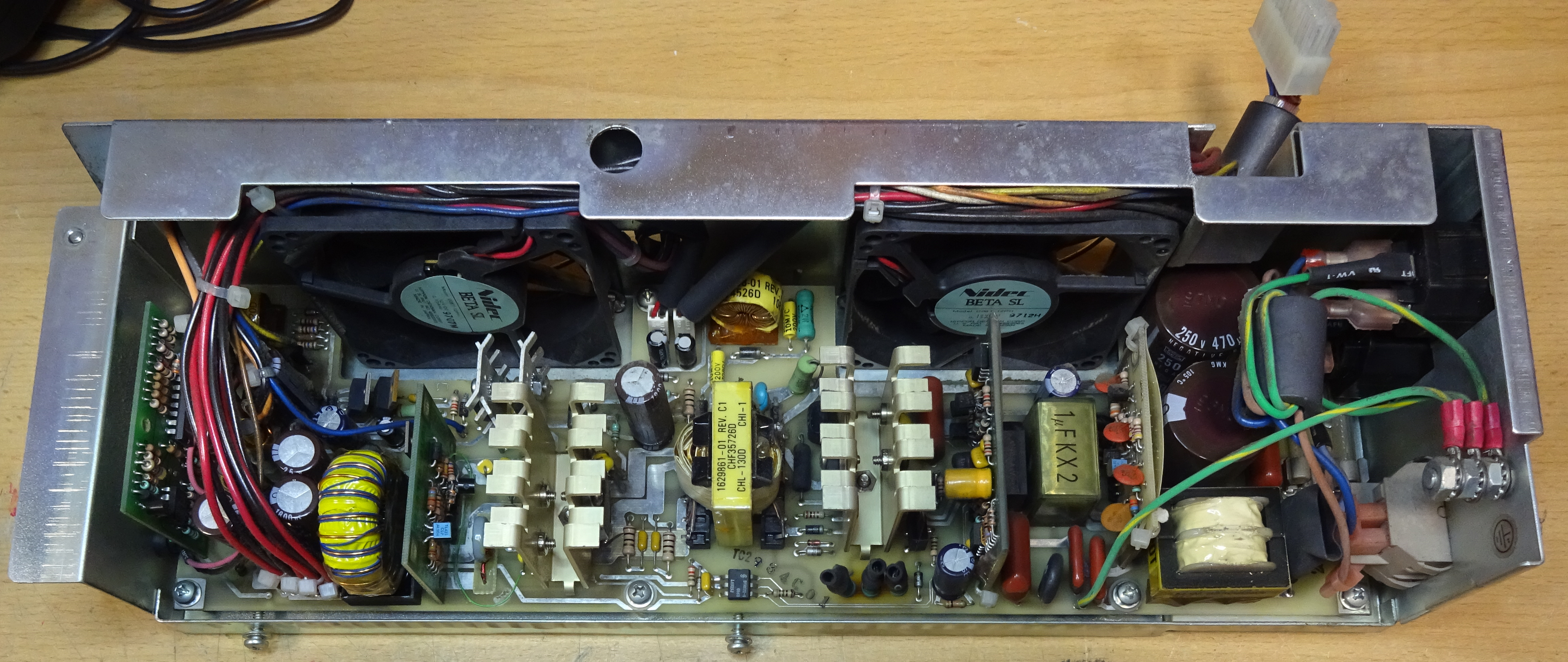

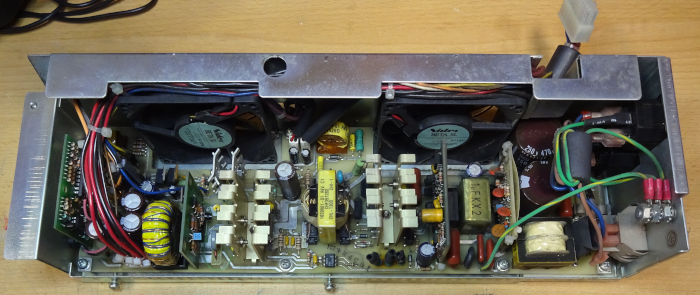

Netzteil

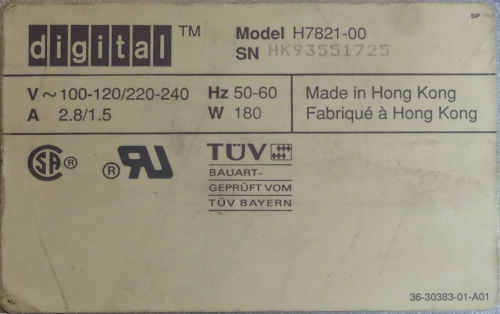

Das verbaute Netzteil ist ein Modell H7821-00 mit 180 Watt.

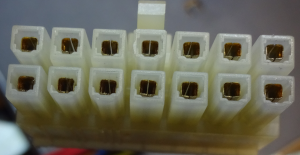

Neben dem Stromstecker für Festplatten besitzt das Netzteil einen Stecker zur Versorgung des Mainboards. Die Belegung des Steckers ist im VS_3100_Maintenance_Guide auf Seite 58 dargestellt. Allerdings ist dort die Nummerierung der Pins falsch (auch aus Sicht des Mainboards). Hier die korrekte Nummerierung und Zuordnung der Pins, betrachtet von der Pinseite:
| Pin | Spannung | Toleranz | Kabelfarbe |
| 1 | - 12,1 V | 5% | blau |
| 2 | GND | schwarz | |
| 3 | GND | schwarz | |
| 4 | GND | schwarz | |
| 5 | + 5,1 V | 5% | rot |
| 6 | + 5,1 V | 5% | rot |
| 7 | + 3,5 V bis + 5,25 V | braun | |
| 8 | + 5,1 V | 5% | rot |
| 9 | + 12,1 V | 5% | orange |
| 10 | + 5,1 V | 5% | rot |
| 11 | GND | schwarz | |
| 12 | GND | schwarz | |
| 13 | - 9 V | 5% | gelb |
| 14 | GND für - 9 V | weiß |
Mainboard

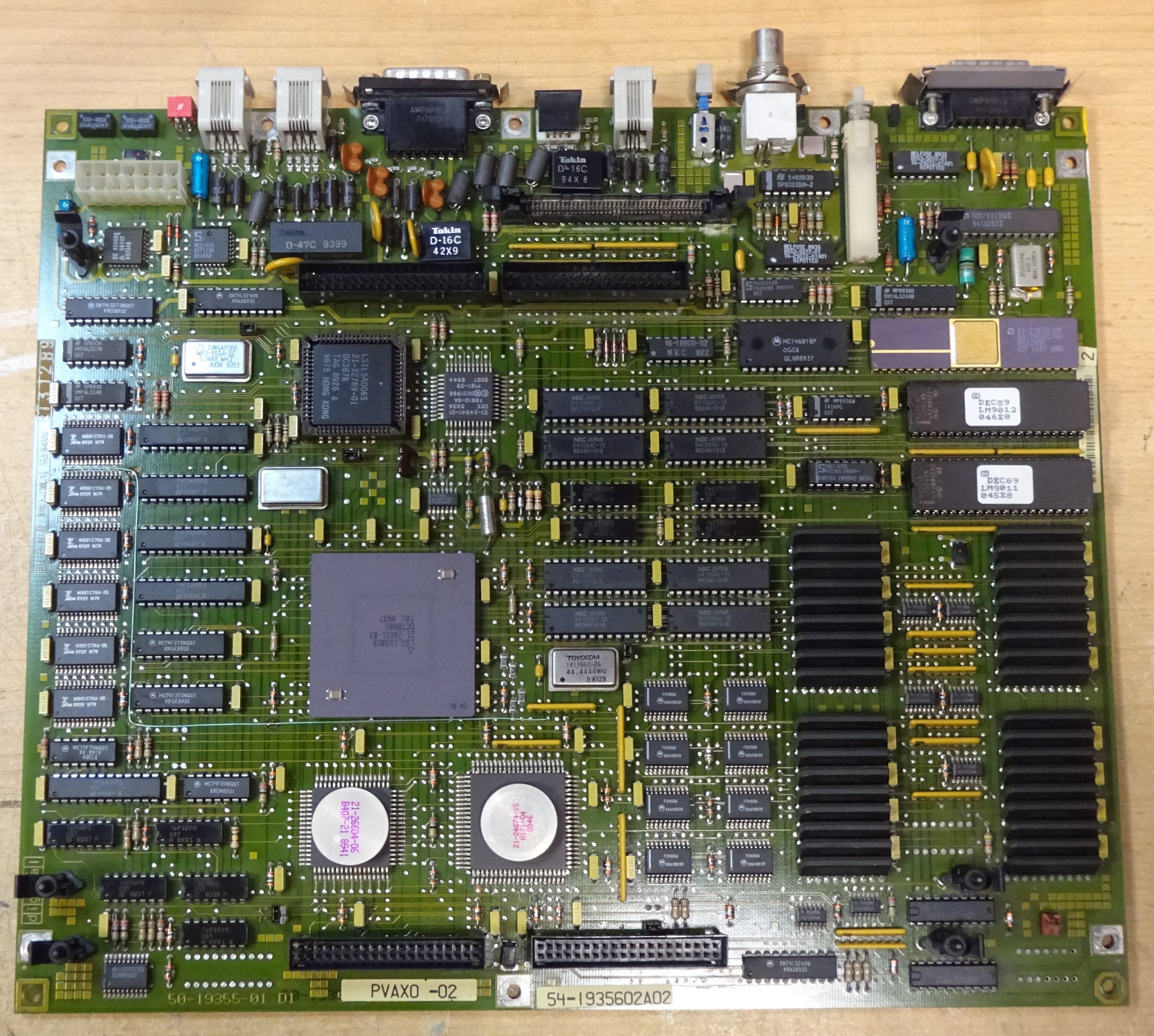

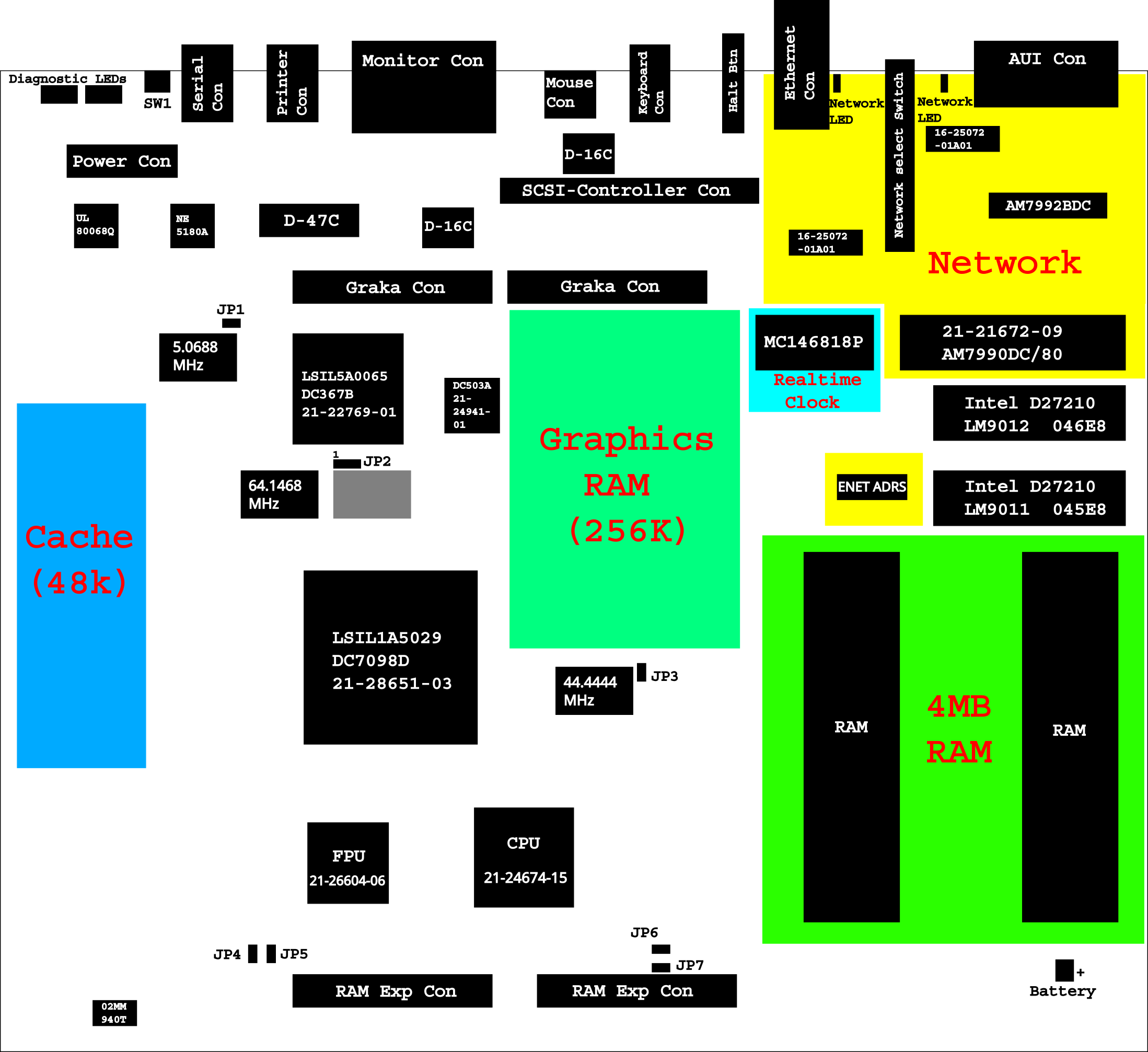

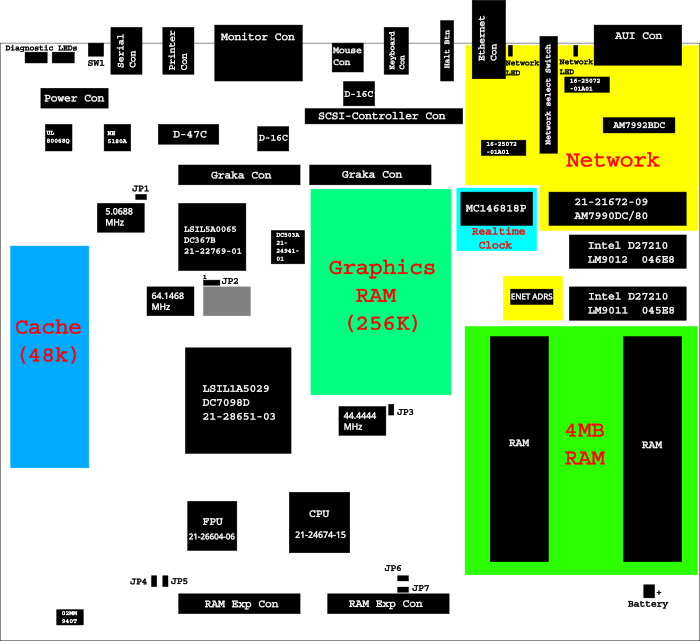

Beim Mainboard handelt es sich um ein "KA42 System Board 50-19355-01 D1". Leider sind beim Reparieren des Korrosionsschadens die Farbmarkierungen an den drei Widerständen unten rechts abgegangen. Es handelt sich bei allen dreien um 10k Pullup-Widerstände. Auf dem Board befinden sich sieben Jumper, die allerdings nicht nummeriert sind. Ich habe ihnen eigene Nummern gegeben und versucht herauszufinden, was sie bewirken.
| JP1 | On | 5.0688 MHz Oszillator verbunden mit DC367B (21-22769-01) Pin 6 |
| Off | 5.0688 MHz Oszillator nicht verbunden | |
| JP2 | 1-2 | 64.1468 MHz Oszillator verbunden mit DC7098D (21-28651-03) |
| 2-3 | anderer, nicht bestückter Oszillator (grauer Kasten) verbunden mit DC7098D (21-28651-03) | |
| JP3 | On | 44.4444 MHz Oszillator verbunden mit DC7098D (21-28651-03) |
| Off | 44.444 MHz Oszillator nicht verbunden | |
| JP4 | On | 02MM940T Pin 13 LOW |
| Off | 02MM940T Pin 13 HIGH | |
| JP5 | On | 02MM940T Pin 11 LOW |
| Off | 02MM940T Pin 11 HIGH | |
| JP6 | On | Rechter RAM Exp Con, obere Reihe, 13.Pin LOW |
| Off | Rechter RAM Exp Con, obere Reihe, 13.Pin HIGH | |
| JP7 | On | Rechter RAM Exp Con, untere Reihe, 13.Pin LOW |
| Off | Rechter RAM Exp Con, untere Reihe, 13.Pin HIGH |
| SW1 | On (oben) | Serielles Terminal an Printerport aktiv (Monitoranschluss kann nicht genutzt werden) |
| Off (unten) | Grafikmonitor an Monitoranschluss aktiv, kann genutzt werden |
Auf dem Board sind einige Spezialchips, hier eine kurze Beschreibung einiger der Chips:
| Bezeichnung | DEC-Part-No. | Funktion | Quellen |
| AM7990DC | 21-21672-09 | AMD Lance AM7990 Ethernet Media Access Controller | https://en.wikipedia.org/wiki/AMD_LANCE_Am7990 |
| AM7992BDC | Manchester Encoder (Serial Interface Adapter) | https://en.wikipedia.org/wiki/AMD_LANCE_Am7990 | |
| BELFUSE | 16-25072-01 | AUI Übertrager | https://en.wikipedia.org/wiki/AMD_LANCE_Am7990 |
| MC146818P | Echtzeituhr (RTC) | https://www.alldatasheet.com/datasheet-pdf/view/122156/MOTOROLA/MC146818.html | |
| NE5180A | Octal differential line reciever | https://octopart.com/de/datasheet/nxp-semiconductors/NE5180A | |
| UC80068Q | Programmierbares Logik-IC | kein Datenblatt auffindbar, nur ein Angebot von JOTRIN | |
| DC503 | 21-24941-01 | Programmierbarer Cursor Chip | 1987 Digital Semiconductor Databook Volume 1 Seite 2-75 und folgende |
| DC367 (LSIL5A0065) | 21-22769-01 | DZART (asynchronous reciever/transmitter) | 1987 Digital Semiconductor Databook Volume 2 Seite 1-1 und folgende, wird in der Liste der DEC Semiconductor Chips genannt, ein paar weitere Infos gibt es unter https://simh.trailing-edge.com/semi/cvax.html |
| DC7089 (LSIL1A5029) | 21-28651-03 | PV3000 Control Chip | 1987 Digital Semiconductor Databook Volume 2 Seite 1-91 und folgende, wird in der Liste der DEC Semiconductor Chips genannt, ein paar weitere Infos gibt es unter https://simh.trailing-edge.com/semi/cvax.html |
| DC341 | 21-24674-15 | CVAX CPU | kein Datenblatt auffindbar, wird im russischen Online Chips Museum vorgestellt |
| DC513 | 21-26604-06 | CFPA FPU | kein Datenblatt auffindbar, wird im russischen Online Chips Museum vorgestellt |
| D27210 | 1M (16k x 16) Word wide EPROM | https://4donline.ihs.com/images/VipMasterIC/IC/INTL/INTLS03339/INTLS03339-1.pdf?hkey=61F278340DF7255E4FCBB0B8AAD902F4 | |
| D41264 | Dual Port Graphics Buffer (64k x 4Bit) | https://datasheet4u.com/download_new.php?id=545207 | |
| MB81C78A | 64kBit (8kB) High Speed SRAM | https://datasheet4u.com/download_new.php?id=535958 | |
| 02MM940T | unbekannt, könnte evtl ein 74240 sein | kein Datenblatt auffindbar |
Anschlüsse
Zusammenbau

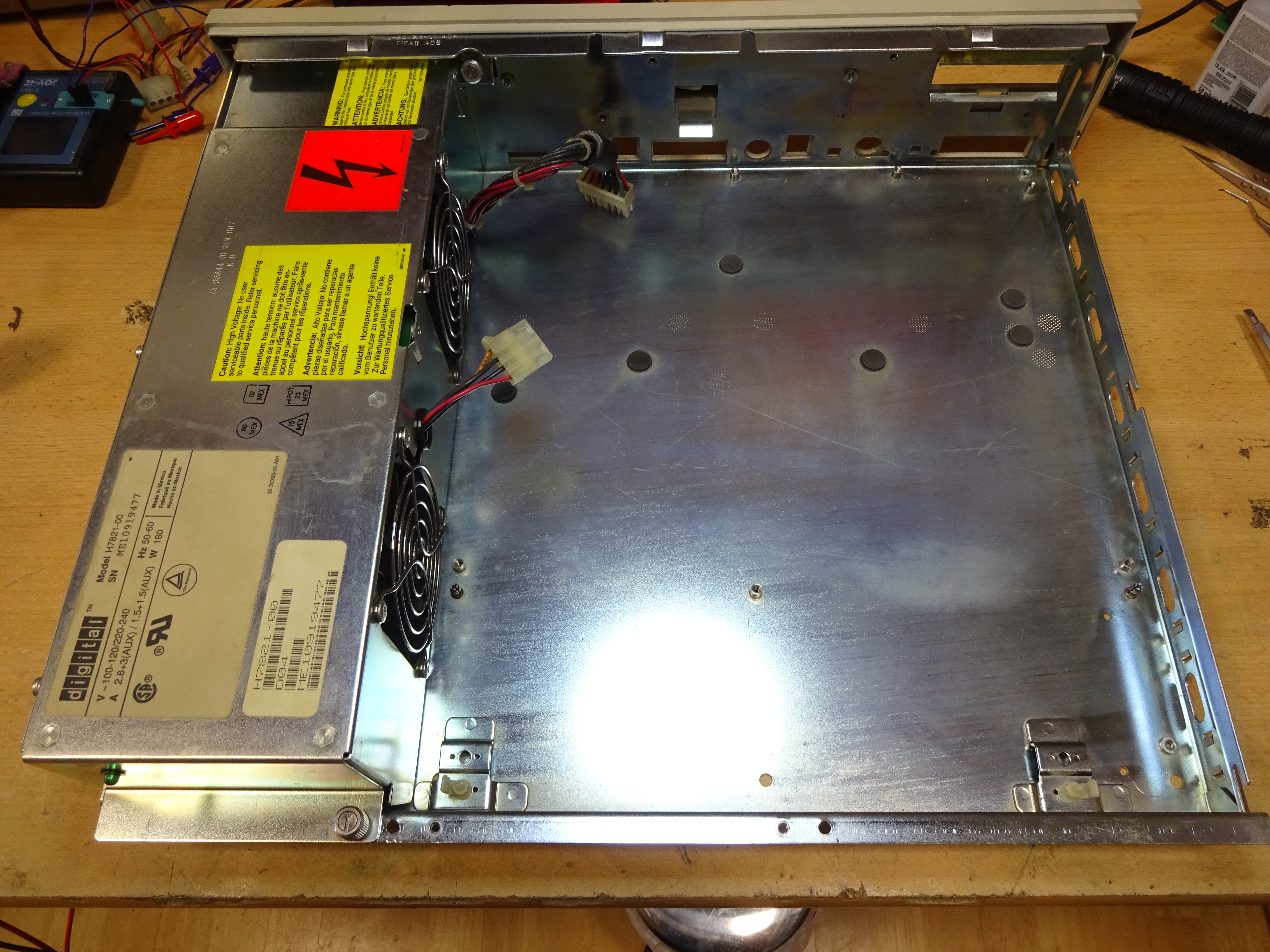

Zuerst das Netzteil wieder rein:

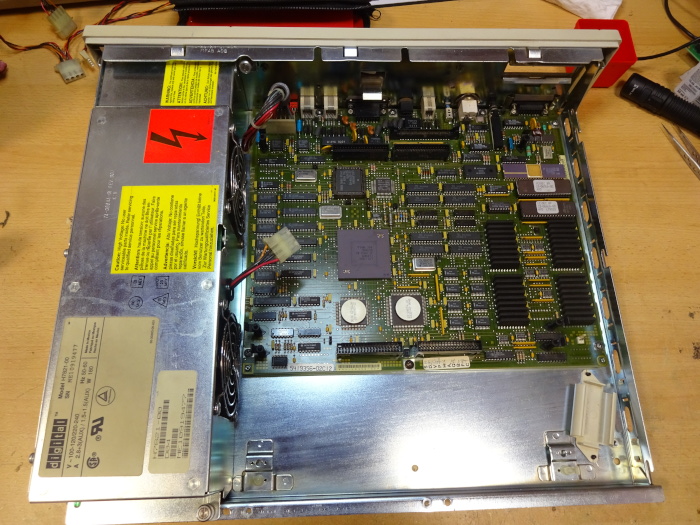

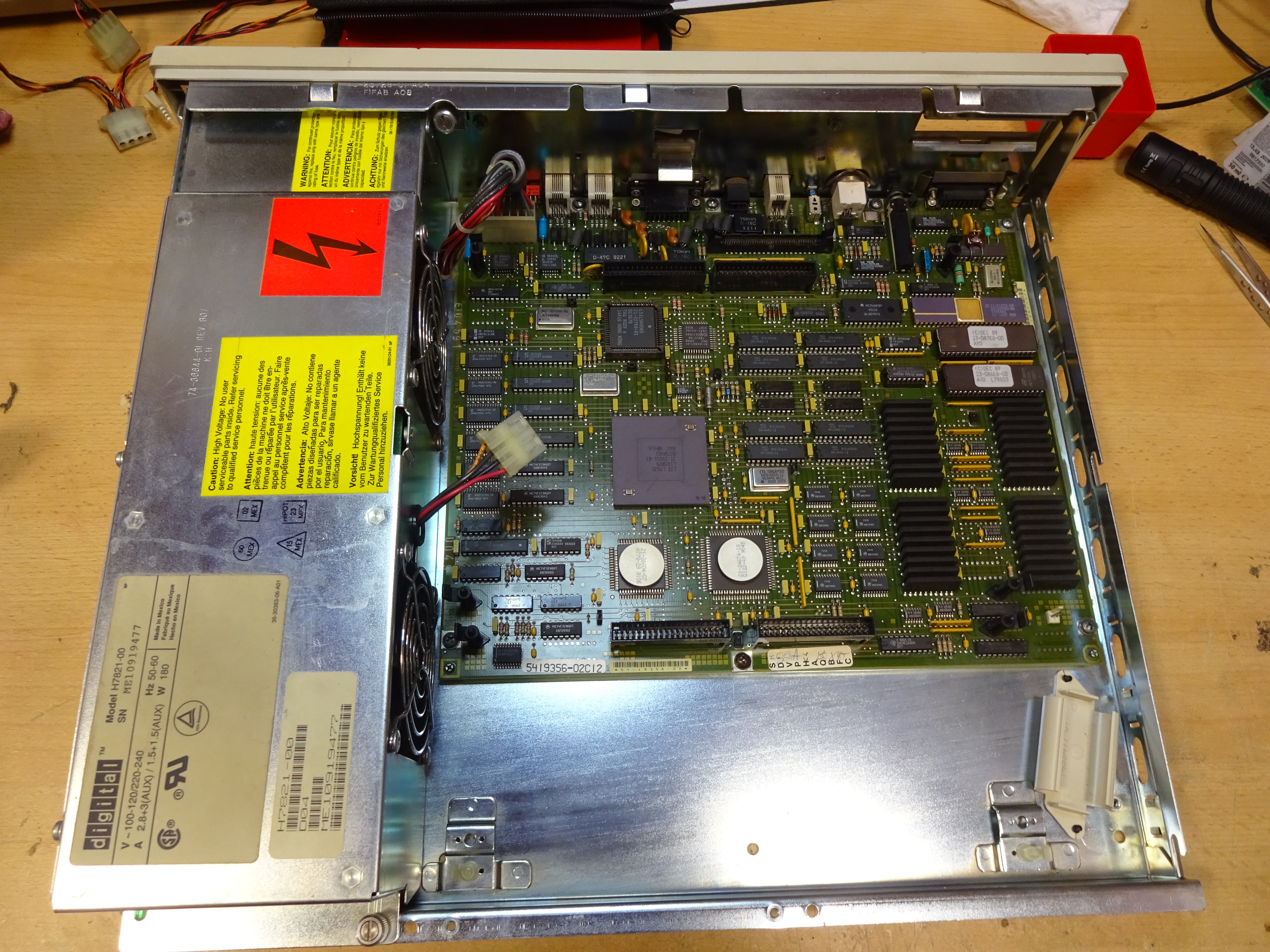

Dann das Mainboard...

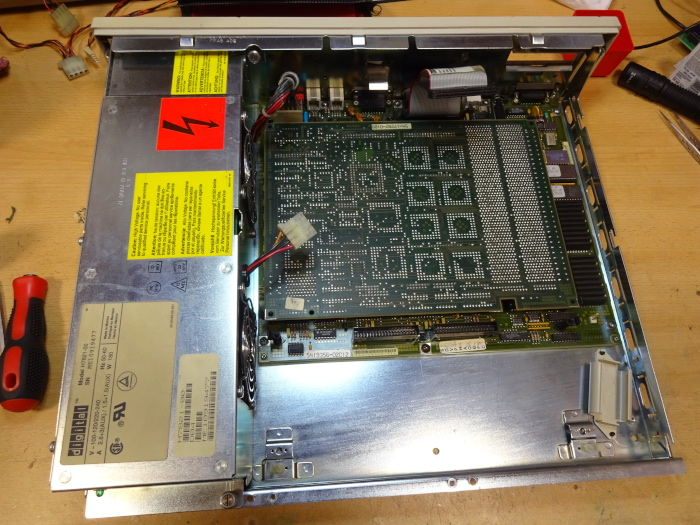

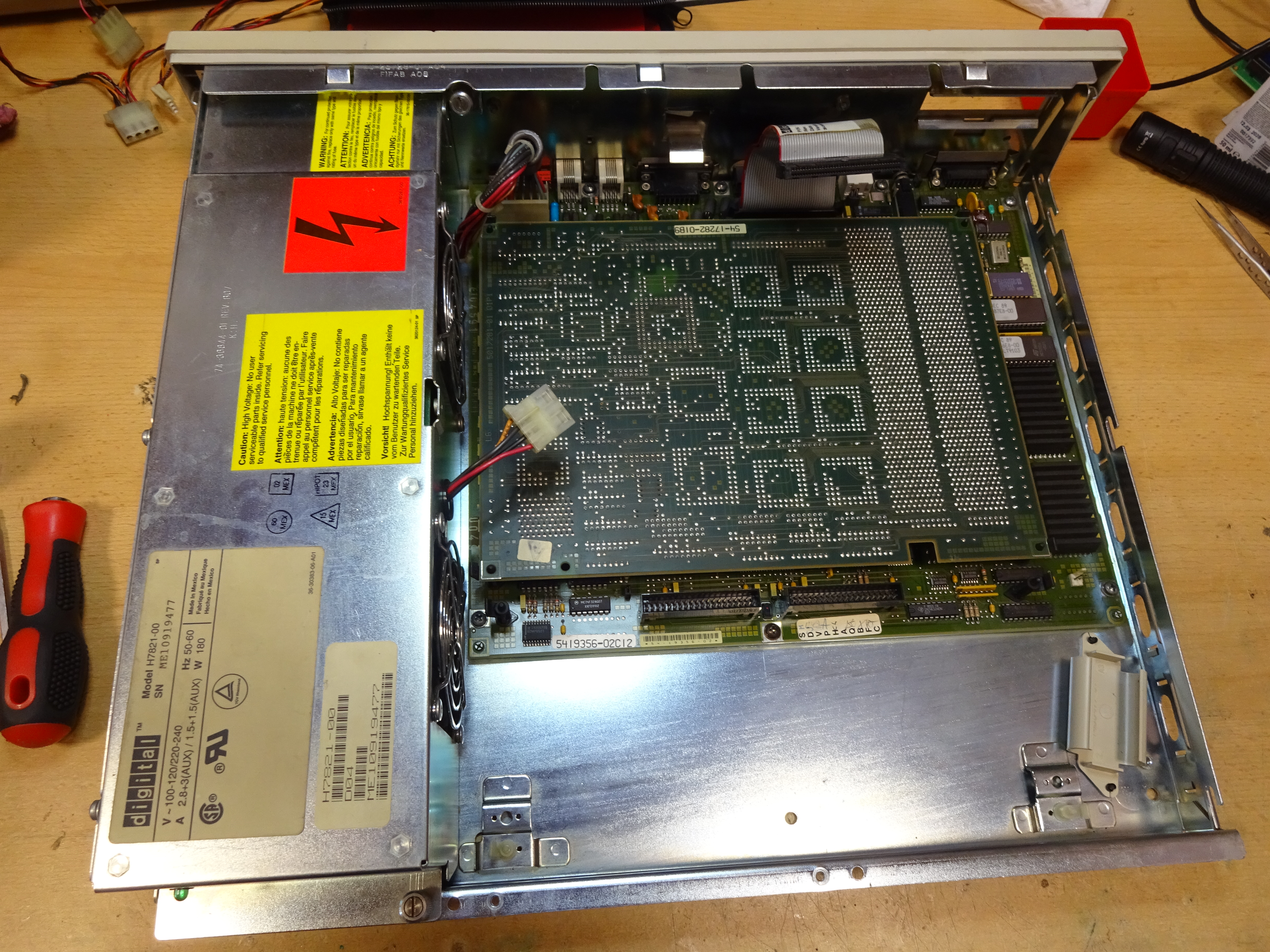

... die Grafikkarte ...

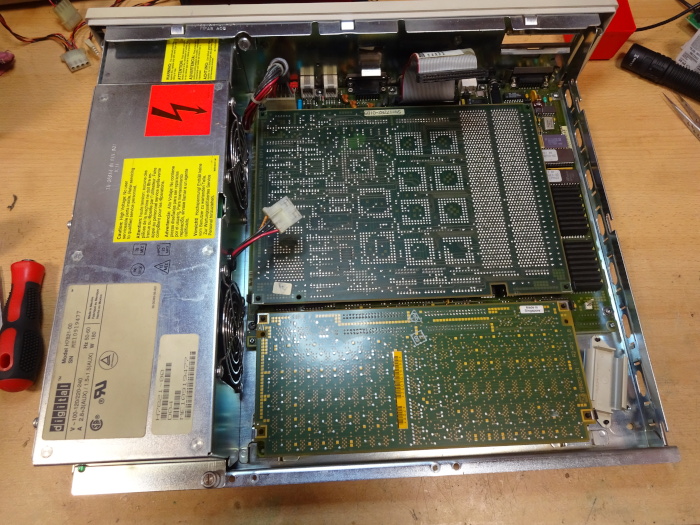

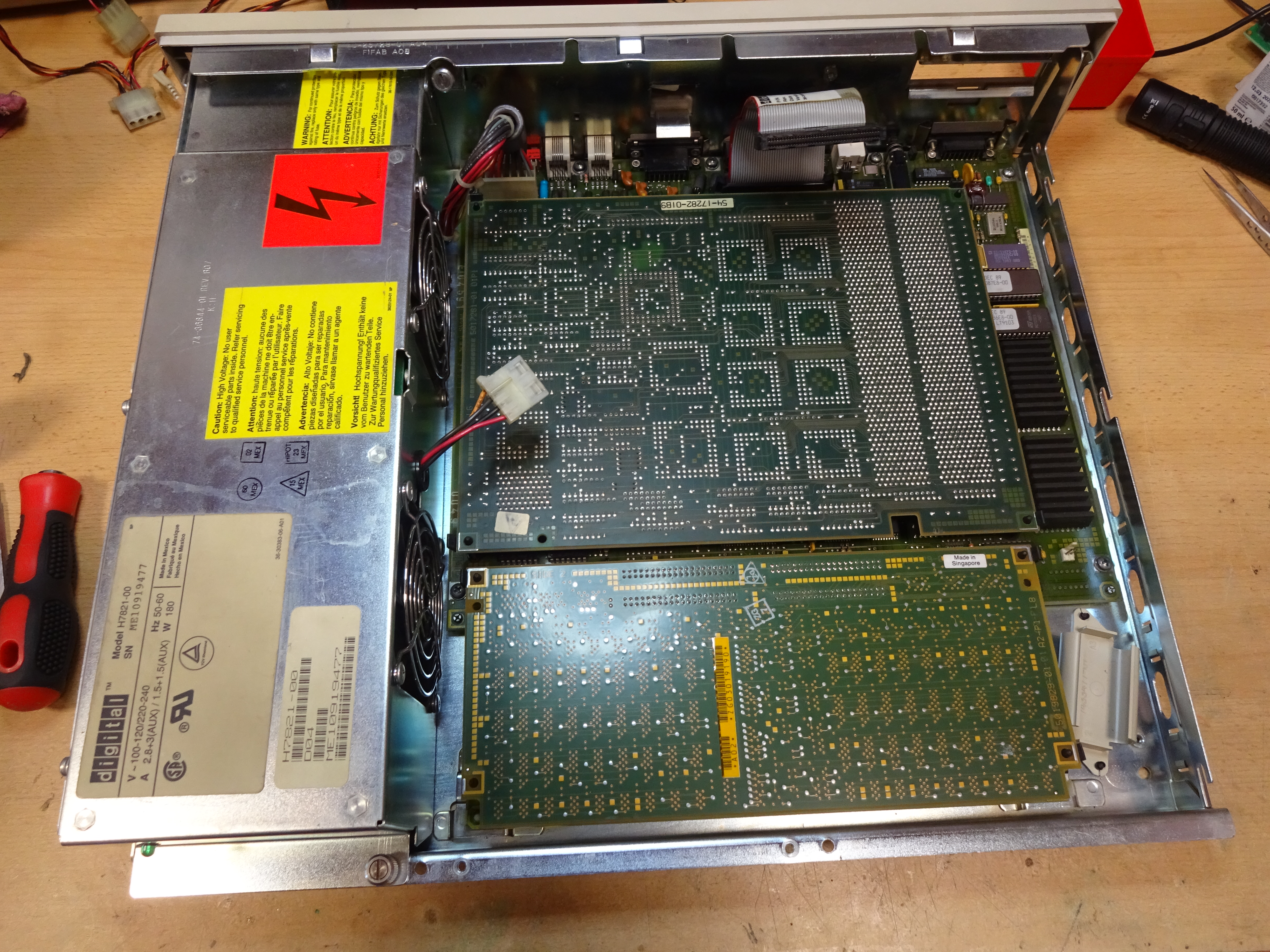

... und die Speichererweiterung.

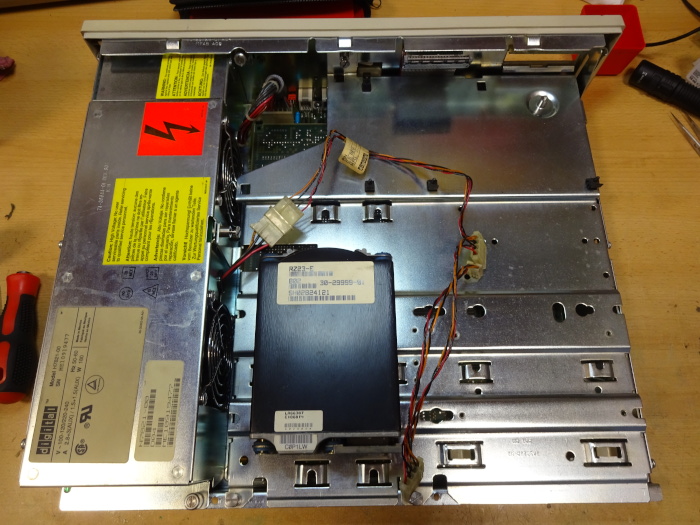

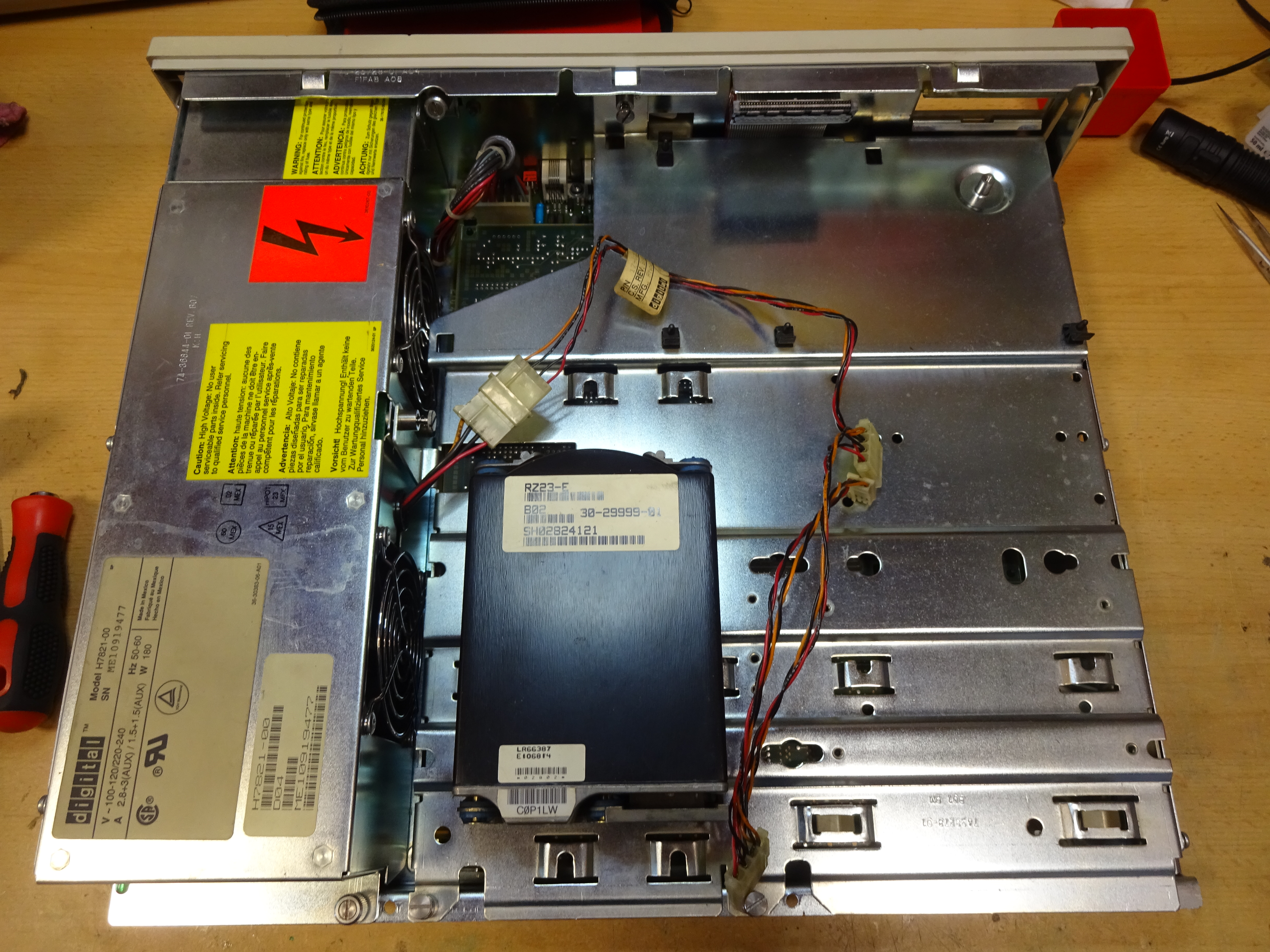

Dann die Zwischenebene mit der Festplatte, ...

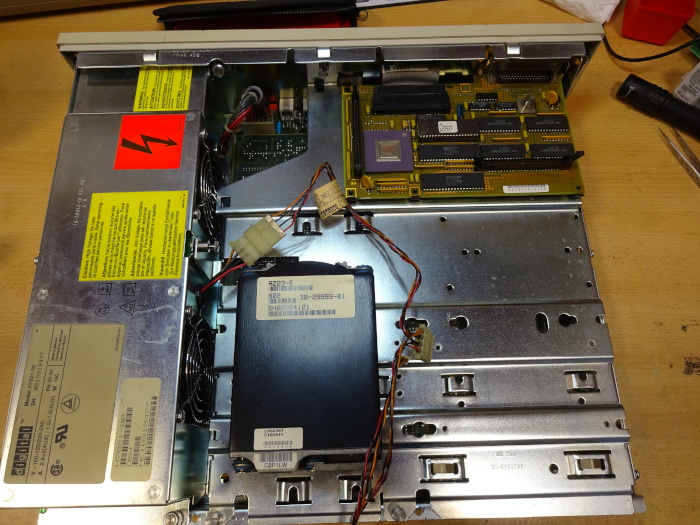

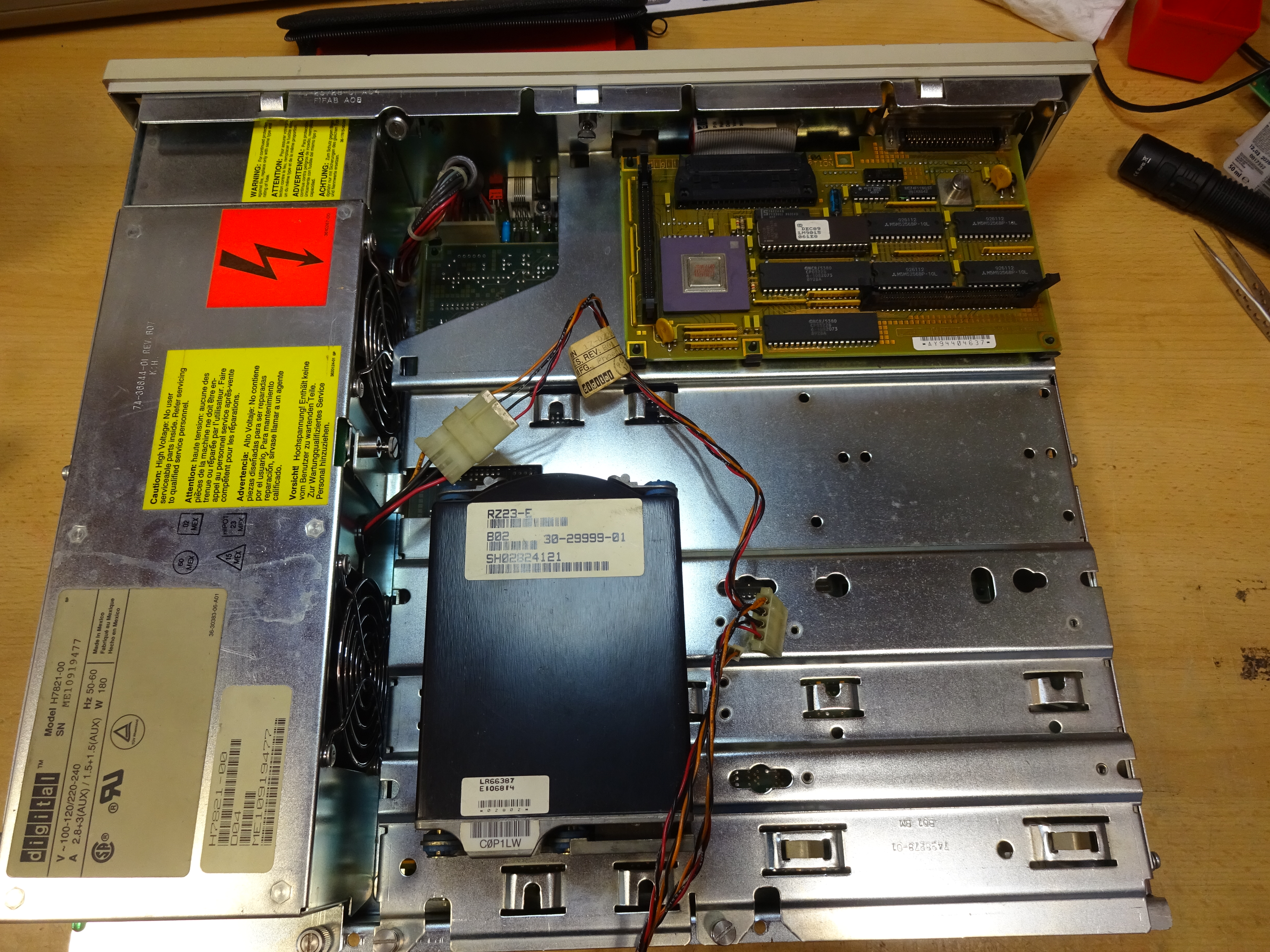

... die SCSI-Karte ...

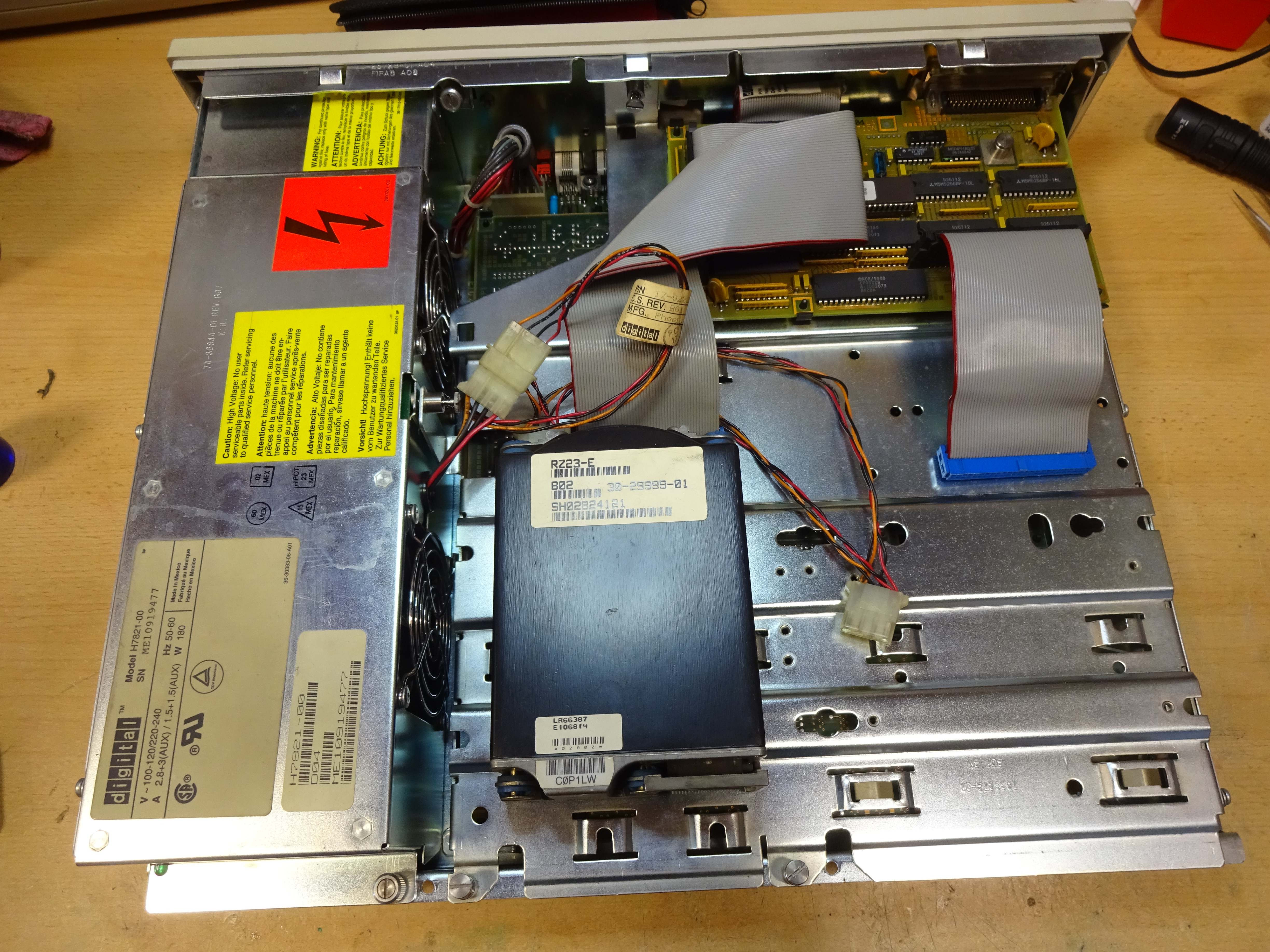

... und die Verkabelung.

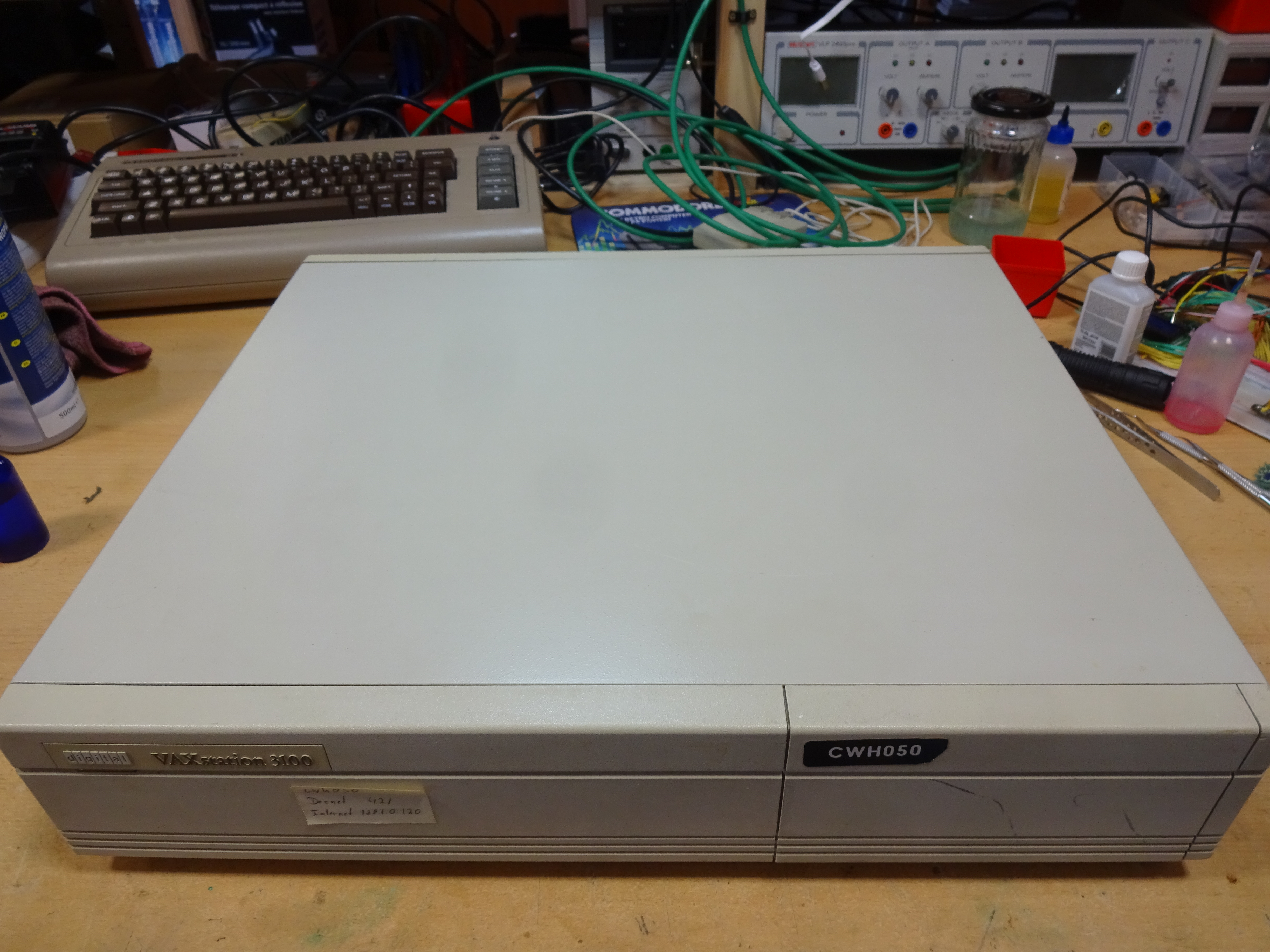

Komplett zusammengebaut ist nicht mehr viel zu sehen. Bei der einfachen Reinigung konnten leider nicht ale Verunreinigungen entfernt werden, das kann irgendwann anders gemacht werden.
Bei den drei Geräten fand ich folgende Konfigurationen (In der ersten Zeile der Tabelle die Namen der Rechner laut Aufkleber):
CWH050 |
CWH035 |
CWH012 |
| Netzteil (defekt) | Netzteil | Netzteil |
| Mainboard | Mainboard (defekt) | Mainboard |
| Grafikkarte | Grafikkarte | Grafikkarte |
| Speichererweiterung 8 MB | Speichererweiterung 8 MB | Speichererweiterung 16 MB |
| Speichererweiterung Daughterboard 4 MB | Speichererweiterung Daughterboard 4 MB | Speichererweiterung Daughterboard 4 MB |
| SCSI-Karte | SCSI-Karte | SCSI-Karte |
| Festplatte RZ23 104 MB (defekt) | Festplatte RZ23 104 MB | Festplatte RZ23 104 MB |
| Festplatte RZ26 1,05 GB | ||
| Festplatte RZ26 1,05 GB |
Test der Systeme
Zuerst gab es eine Sichtprüfung der Komponenten (schon während der Reinigung). Kondensatoren sahen alle gut aus, nichts ausgelaufen, keine verschmorten Baueile.

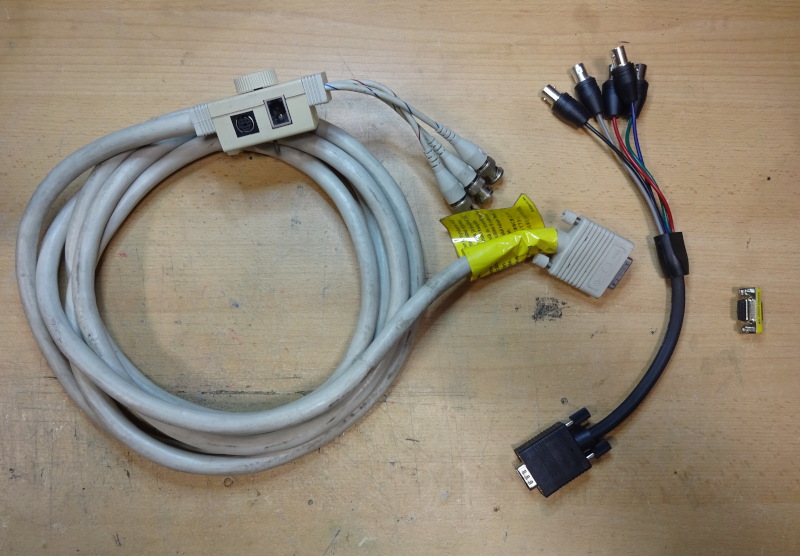

Für den weiteren Test wurde ein Monitor benötigt und ein passendes Anschlusskabel. Zum Glück besitze ich noch ein passendes DEC-Monitorkabel, aber leider keinen DEC Monitor. Zusammen mit einem VGA auf BNC-RGBHV Adapter und einem passenden 15pol HD D-SUB Gender Changer entstand ein Anschlusskabel für einen VGA Multisync-Monitor.
Solange der Monitor Sync-on-Green unterstützt funktioniert diese Kombination.
Als erster Test wurden die Computer angeschlossen und eingeschaltet. Der erste Computer startete nicht, Netzteil defekt. Der zweite fing an hochzufahren, testete bis B (Speichertest) und bootete dann neu. Der dritte führ komplett hoch, meldete aber ein paar Fehler auf der Festplatte.
Durch hin-und-hertauschen der Einzelteile konnte ich feststellen, dass das Mainboard des ersten Computers funktionierte. Allerdings war sowohl auf dem ersten als auch auf dem zweiten Computer kein Betriebssystem installiert.
