Netzteil der Vaxstation 3100

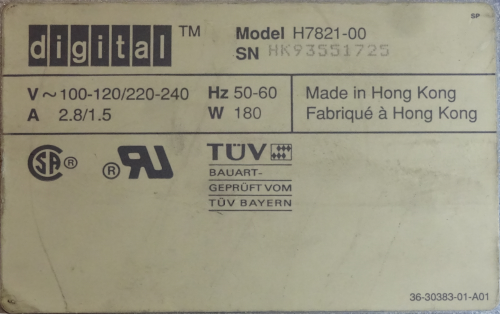

Das verbaute Netzteil ist ein Modell H7821-00 mit 180 Watt.

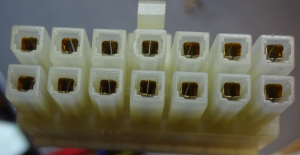

Neben dem Stromstecker für Festplatten besitzt das Netzteil einen Stecker zur Versorgung des Mainboards. Die Belegung des Steckers ist im VS_3100_Maintenance_Guide auf Seite 58 dargestellt. Allerdings ist dort die Nummerierung der Pins falsch (auch aus Sicht des Mainboards). Hier die korrekte Nummerierung und Zuordnung der Pins, betrachtet von der Pinseite:
| Pin | Spannung | Toleranz | Kabelfarbe |
| 1 | - 12,1 V | 5% | blau |
| 2 | GND | schwarz | |
| 3 | GND | schwarz | |
| 4 | GND | schwarz | |
| 5 | + 5,1 V | 5% | rot |
| 6 | + 5,1 V | 5% | rot |
| 7 | + 3,5 V bis + 5,25 V | braun | |
| 8 | + 5,1 V | 5% | rot |
| 9 | + 12,1 V | 5% | orange |
| 10 | + 5,1 V | 5% | rot |
| 11 | GND | schwarz | |
| 12 | GND | schwarz | |
| 13 | - 9 V | 5% | gelb |
| 14 | GND für - 9 V | weiß |
